EH Pulsar Tremolo Por psst |
¿Aburrido?. ¿Viendo Crónicas Marcianas?. ¿El calor te agobia?. Ocasión perfecta para apagar la tele y poner las manos sobre el soldador!!
Vamos a hacernos otro efecto, que tenemos pocos
Esta vez se trata de un trémolo. Concretamente hablamos del Electro-Harmonix Pulsar, con el valor añadido de que es MUY difícil de encontrar (yo no he encontrado ni siquiera una mísera foto). Sin embargo, parece un candidato perfecto para un "reissue", ya que le ponen muy bien en todos los sitios, con un sonido muy natural, un amplio espectro de matices y amplitud a la hora de ajustar el "rate" y el "depth".
¿Que es un trémolo? Pues es un efecto muy sencillo, imagínate que tienes a un tio pegado al pote de volumen del ampli subiendo y bajándolo ritmicamente. Pues eso mismo. Concretamente con el pulsar puedes configurar la velocidad a la que sube y baja el volumen y la profundidad a la que llega. Además tienes un switch para que, con el depth al máximo, es como si activaras / desactivaras el sonido constante y ritmicamente. Este efecto se hizo muy popular en el típico sonido "surf", y tambien lo usa mucha gente como Radiohead, Pink Floyd, e incluso este mismo modelo, Megadeth.
Considero que es un efecto muy apropiado para iniciarse en la construccion de pedalillos porque es muy sencillo de hacer y no tiene componentes raros.
El PCB listo para ser imprimido lo podeis encontrar en tonepad, concretamente aquí. El que quiera puede comprar el PCB a Francisco Peña, el de tonepad, pero si no os lo quereis hacer vosotros mismos, os remito al famoso artículo del Totufete que es con el que aprendí a hacerlos yo y quedan de puta madre.
Los componentes ya veis que no son nada del otro mundo, y ademas son poquitos, con lo que es un proyecto que se hace muy rápido. En el pdf veis como van los componentes en la placa, pero además necesitaréis lo típico, los jacks, el DPDT, conector de alimentación externa, el Millenium-2 bypass si quereis LED, etc. La colocación de estos elementos es exactamente igual que todos los demas proyectos, asi que os remito a que leáis sobre el Tube Screamer, que Calambres explica todo este rollo muy bien.
En cuanto a los potenciómetros, es importante que sean logarítmicos, si no la respuesta va a ser muy extraña. Vamos, funcionar van a funcionar bien con los de respuesta lineal, pero es mejor que pongáis logarítmicos. Yo al principio me confundí y los puse lineales y ya os digo, una respuesta muy extraña.
Los problemillas que tuve:

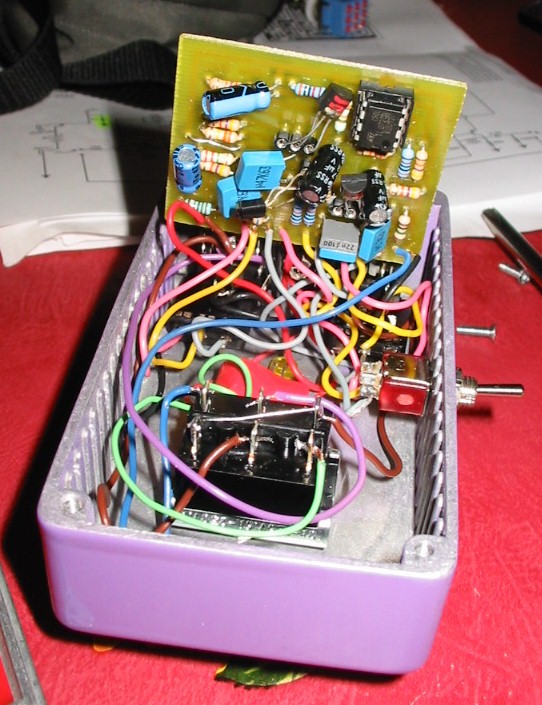

A mi la verdad es que los pedales me gustan cuanto más pequeños, mejor. Y este calculé que lo podía meter, a pesar de llevar dos potes y un switch (aparte del DPDT), en una caja RETEX RI-413, que es la misma que usé en el
Phase 90.

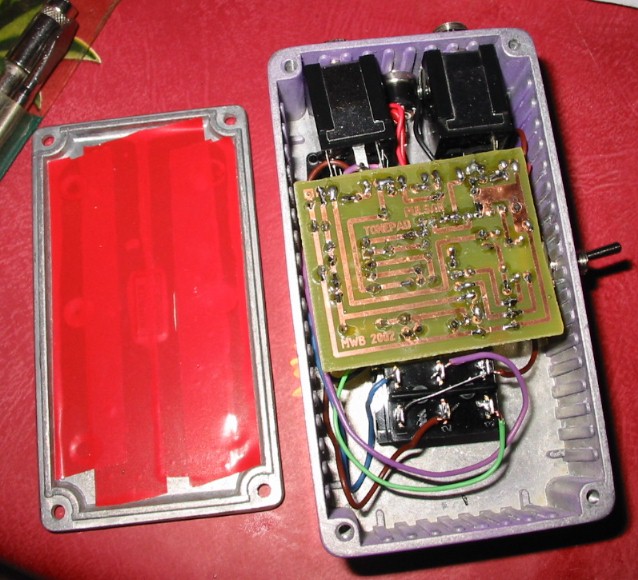

La verdad es que SUDÉ TINTA para meterlo todo ahí, sobre todo porque use el DPDT Miyama, que no me gusta nada, pero que tenía por casa de otros pedales en los que habia sustituido el Miyama por otro mucho mejor. El Miyama es enorme, el otro que os digo es pequeñito, asi que si utilizais el otro (APEM) os entrará bien todo. Pero ya os digo que con el Miyama yo las pasé canutas. Va todo metido con calzador
El pintado de la caja lo realicé como siempre, con un pequeño spray de pintura acrílica que compro en Leroy Merlin. Por cierto que lo hago en el salon de casa, no tengo otro sitio, así que imagináos la intoxicación que agarramos
.
Ahora en serio, hay que tener cuidado con eso, lo mismo que la pintura se solidifica en el pedal lo hace tambien en los pulmones, cosa que es malísima, así que hay que tomar precauciones, como ponerse una mascarilla (yo me la hice con una camiseta), ventilar muy bien, etc. Vamos, al final, sentido común.

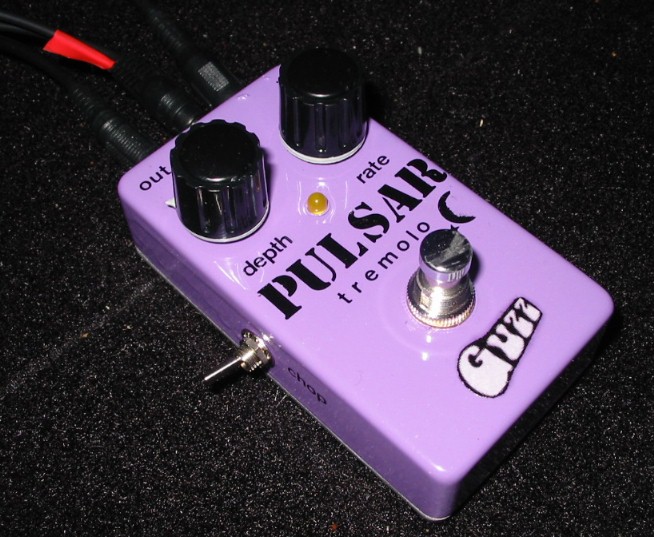

Después de pintado, le pongo las letrillas con Letraset y unas capas de barniz transparente acrílico por encima y a secar. Y queda bastante bien, no como los que serigrafía Rubén, pero dan el pego.
A mi la verdad es que me encanto desde el primer momento que lo puse, le puedes configurar para que sea un trémolo muy sutil o que te de un meneo al tono de la guitarra de la ostia. Ademas la opción de Chop tiene mucho juego, aunque no es tan obvia y usable desde el primer momento como la configuración normal.
Os pongo unos mp3 cutres salchicheros que me hice, por cierto que el mp3 de chop veréis que distorsiona un poco, es que puse la ganancia de entrada de la tarjeta de sonido del ordenata demasiado alta, y luego no me apeteció grabarlo otra vez. Vago que es uno.
Pues eso es el tema. Animo que es fácil.
