Fender Blender
Por MBC |
Con esta nueva colaboración sólo pretendo complementar el artículo de M. Bello y ofreceros nuevas ideas. Quizás, de paso, sirva para aclarar alguna duda que os hayáis planteado sobre este circuito. Lo que he añadido al circuito original es lo siguiente: el Millenium True Bypass, el diodo de protección D1 contra inversión de polaridad, el condensador de filtro C3 y dos LEDs (uno rojo y otro verde) que nos permitirán saber si tenemos seleccionado el Selector S2 en posición BOOST (LED rojo) o TONE (LED verde). Y todo ello he conseguido meterlo en una cajita Retex RI413 (la pequeña). En la siguiente podéis comparar sus respectivos tamaños, el casero y el original.

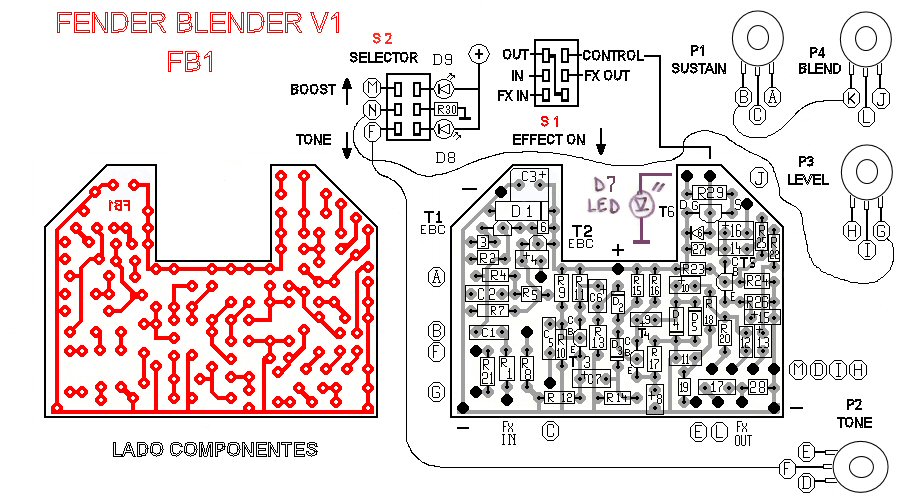

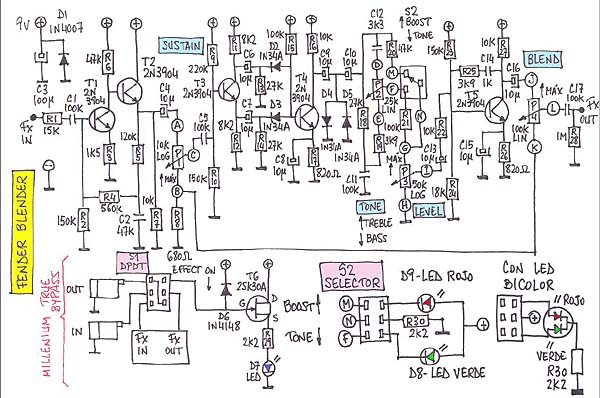

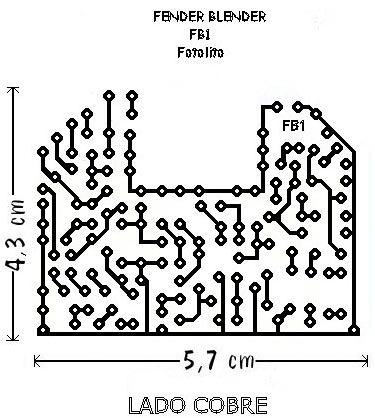

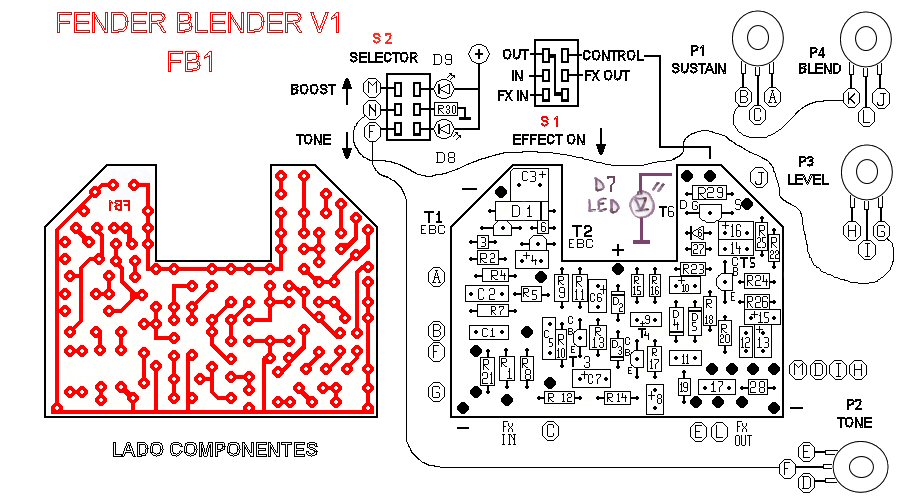

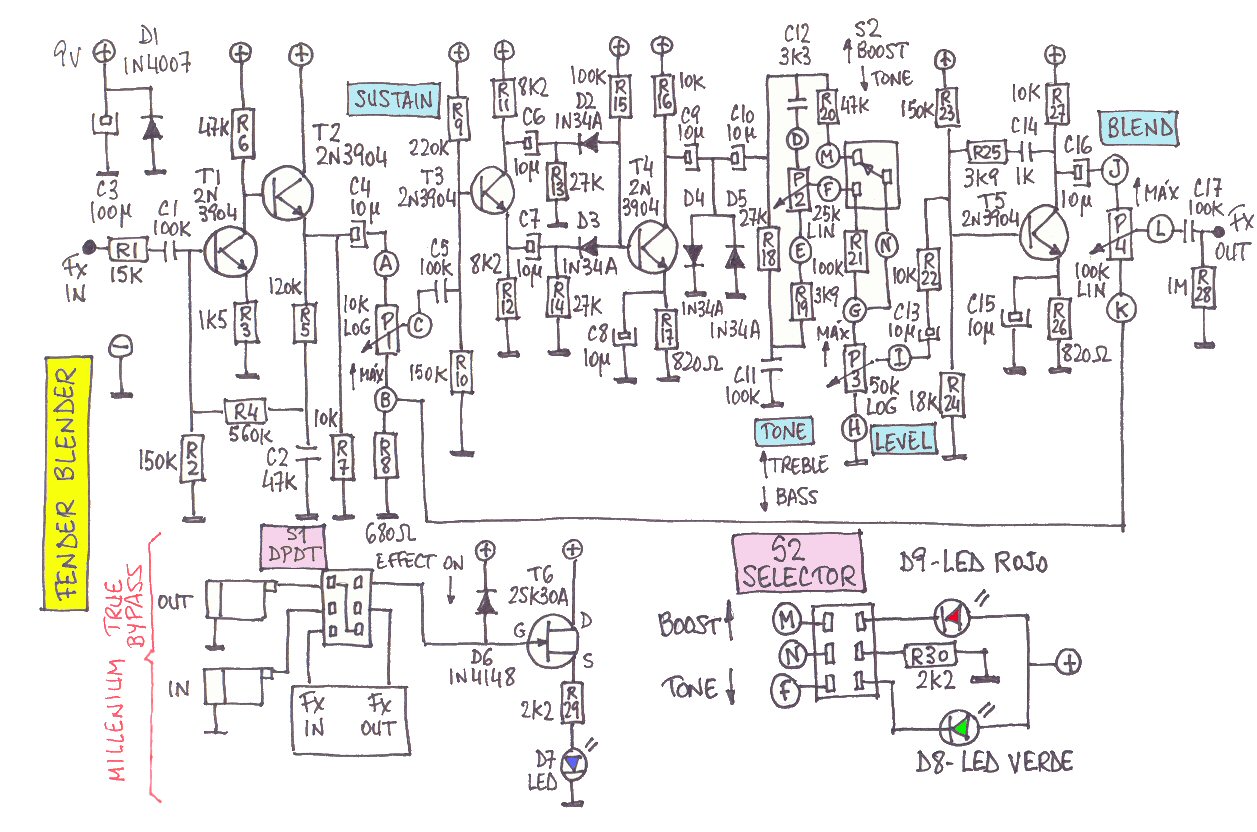

He utilizado una placa del mismo tamaño que uso habitualmente, aunque, como veis, he planteado el pedal en posición horizontal para poder usar con el pie los dos conmutadores. Para que no os falte de nada, aquí tenéis el esquema del circuito y los diagramas de placa:

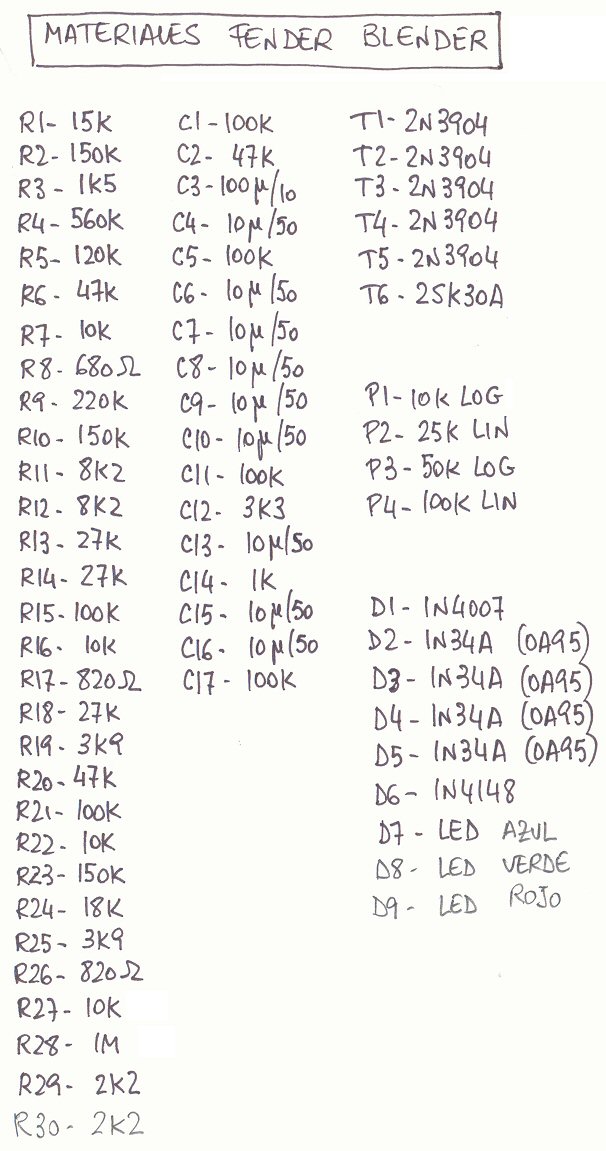

...y, como no, la lista de materiales.

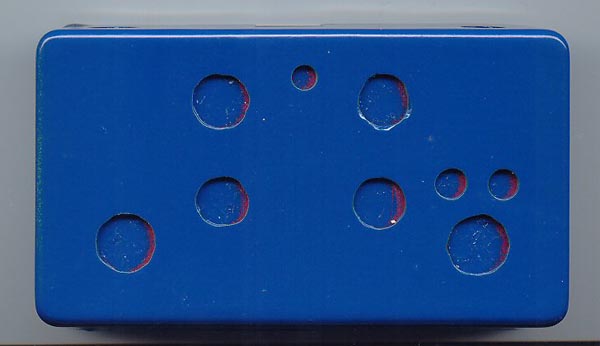

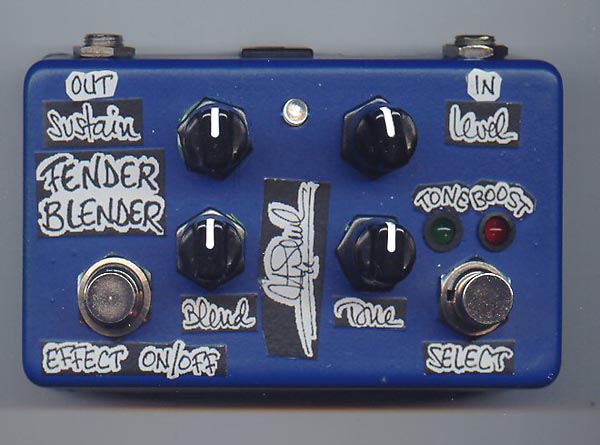

En las siguiente imágenes podéis ver la evolución del acabado de la caja que he perpetrado hasta llegar al resultado final que vísteis en la primera foto de esta web_
Después de darle una capa de imprimación usé pintura en spray Titanlux. Luego imprimí con la impresola láser unos dibujos con las funciones de los potes, mi firma y el nombre del aparato. Utilicé papel plástico autoadhesivo del que se usa para etiquetas. Recorté los dibujos y los pegué. Luego le dí una capa de laca transparente. Hombre, para ser sincero el acabado no es muy profesional que digamos, pero es lo que hay, oye, que yo tampoco me dedico a esto
La verdad es que meter dentro de esa cajita los cuatro potenciómetros, dos conmutadores de pie y tres leds me ha costado un egg. No descarto montar con el tiempo una nueva versión de este aparato poniendo el pedal en posición vertical (como los normales) y eliminando el potenciómetro de "BLEND" que, aunque es el que da el nombre al aparato, a mí personalmente me parece una chorrada. Por si alguien no lo sabe, su función es mezclar el sonido limpio de la guitarra con la señal distorsionada: cuando está girado totalmente hacia la izquierda sólo se oye la guitarra limpia; a medida que lo giramos hacia la derecha va apareciendo la señal distorsionada, que es la única que se oye cuando está girado totalmente a la derecha.. Cuando está en las posiciones centrales parece como si alguien nos estuviera doblando con una guitarra en limpio.
Pero no por todo eso deja de ser musical. Regulando el sustain y el blend suena muy bien. A todo esto...¿es conocido el Fender Blender??. Imagínate, es uno de los responsables del sonido de Billy Corgan.

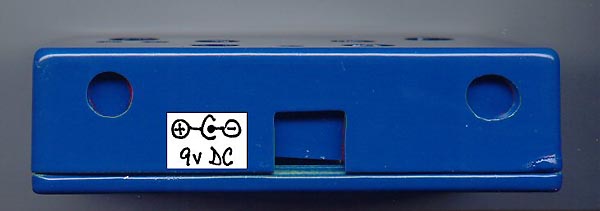

Mi amigo Toni Fayos me prestó su Fender Blender original y que habéis visto más arriba. Estaba un poco hecho polvo, le faltaba el único tornillo que tiene (el que sujeta la tapa inferior a la carcasa superior) y tenía la pega de que sólo se podía alimentar con pila. Le puse una toma de alimentación que podéis ver en la siguiente imagen y que le quedó de lo más propia:

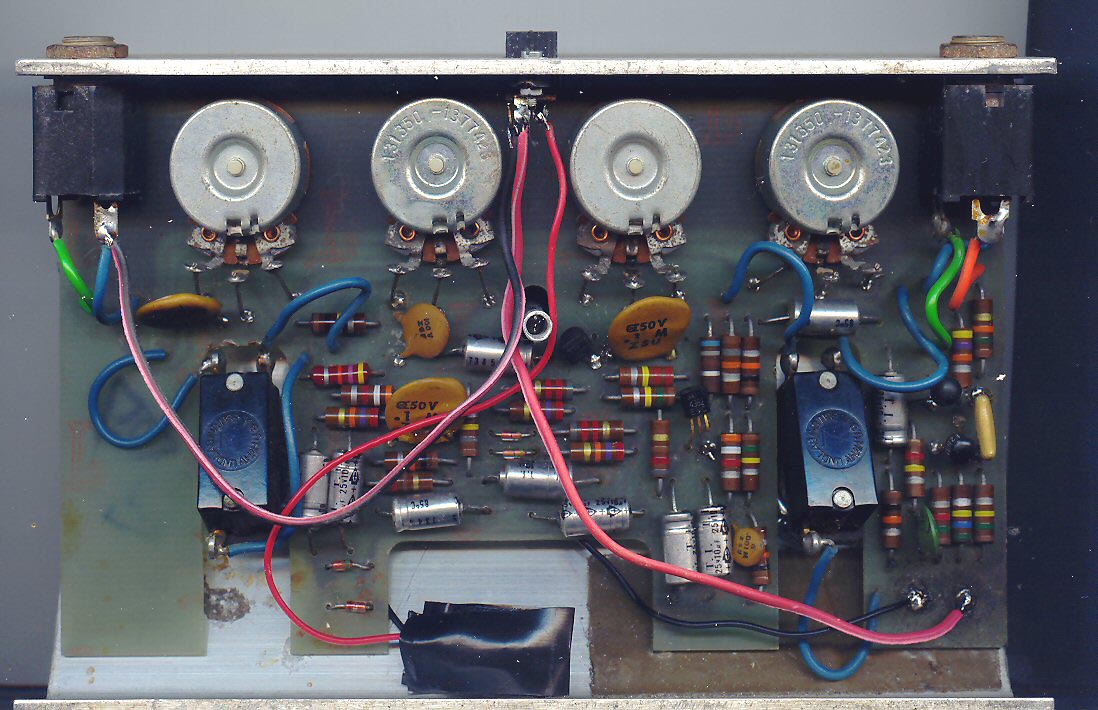

Para los más curiosos, esta es una foto del interior del Fender Blender Original.
Pincha en la foto para verlo con mucho más detalle.
Algunos consejos:
Y de momento eso es todo. Para comentarios acerca del sonido que entrega este circuito me remito a la colaboración del amigo M. Bello.

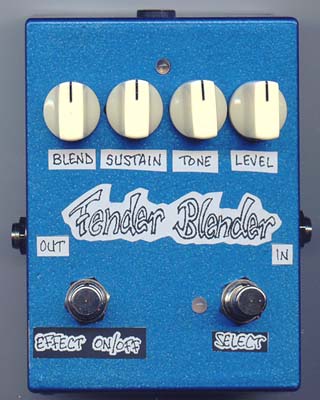

Para el primer Fender Blender que monté utilicé una de mis apreciadas cajitas Retex i413. Para este efecto la verdad es que queda demasiado pequeña. No sólo no cabe la pila sino que, además, los dos conmutadores DPDT y los cuatro potenciómetros están tan cerca que es difícil no pisar lo que no se debe. La cuestión es que, aprovechando que he conseguido material del bueno a través de Musikding, he montado otra unidad. Como podéis ver, he usado una caja Hammond BB. También he montado potes Alpha de los buenos. Los botones vienen también de Alemania. Los conmutadores los compré (muy baratos) en Cedist.
Como podéis ver, la base de alimentación tampoco es la habitual. La que he montado aquí tiene algunas ventajas sobre las que uso habitualmente, pero también tiene alguna pega. Las bases que suelo usar necesitan un agujero cuadrado que tengo que hacer a base de sierra y lima. La ventaja que ofrecen es que el montaje se puede sacar de la caja sin desoldar nada. La que he usado aquí se instala simplemente haciendo un agujero con una taladradora, pero para sacarla del sitio hay que desoldar los cables de alimentación. Como, además, he soldado el led directamente sobre ella, desmontar se convierte en algo considerablemente laborioso.

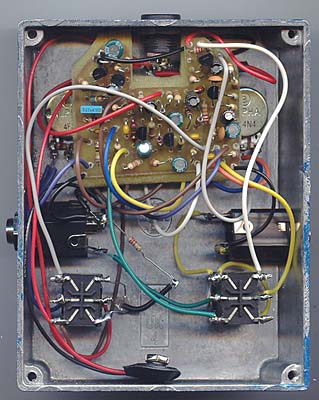

Usar esta caja ofrece la ventaja evidente de que no hace falta apretar tanto las cosas. Todos los elementos caben holgadamente. Lo podéis apreciar en la foto del interior. Sin embargo he usado el mismo diseño de placa de la primera versión. Los componentes caben sobre ella de sobra, así que no he visto la necesidad de rediseñar la placa. En esta versión he usado un led bicolor en lugar de los dos leds que usé en la primera.

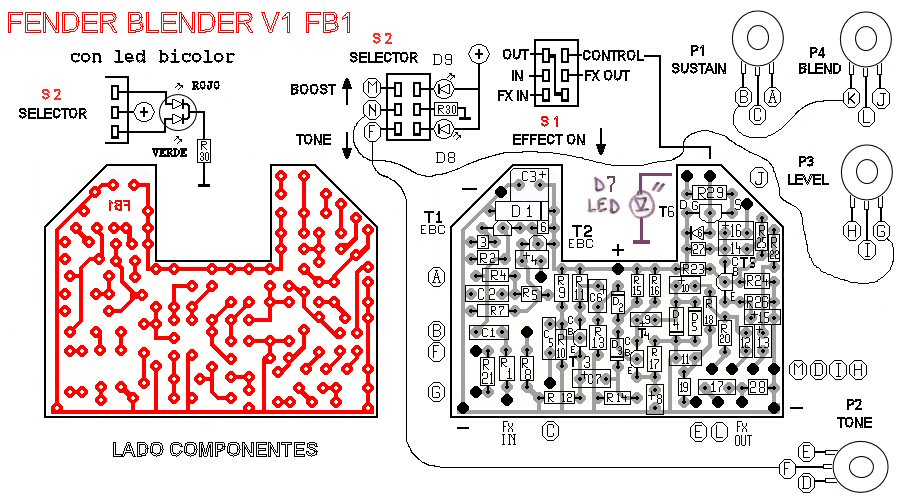

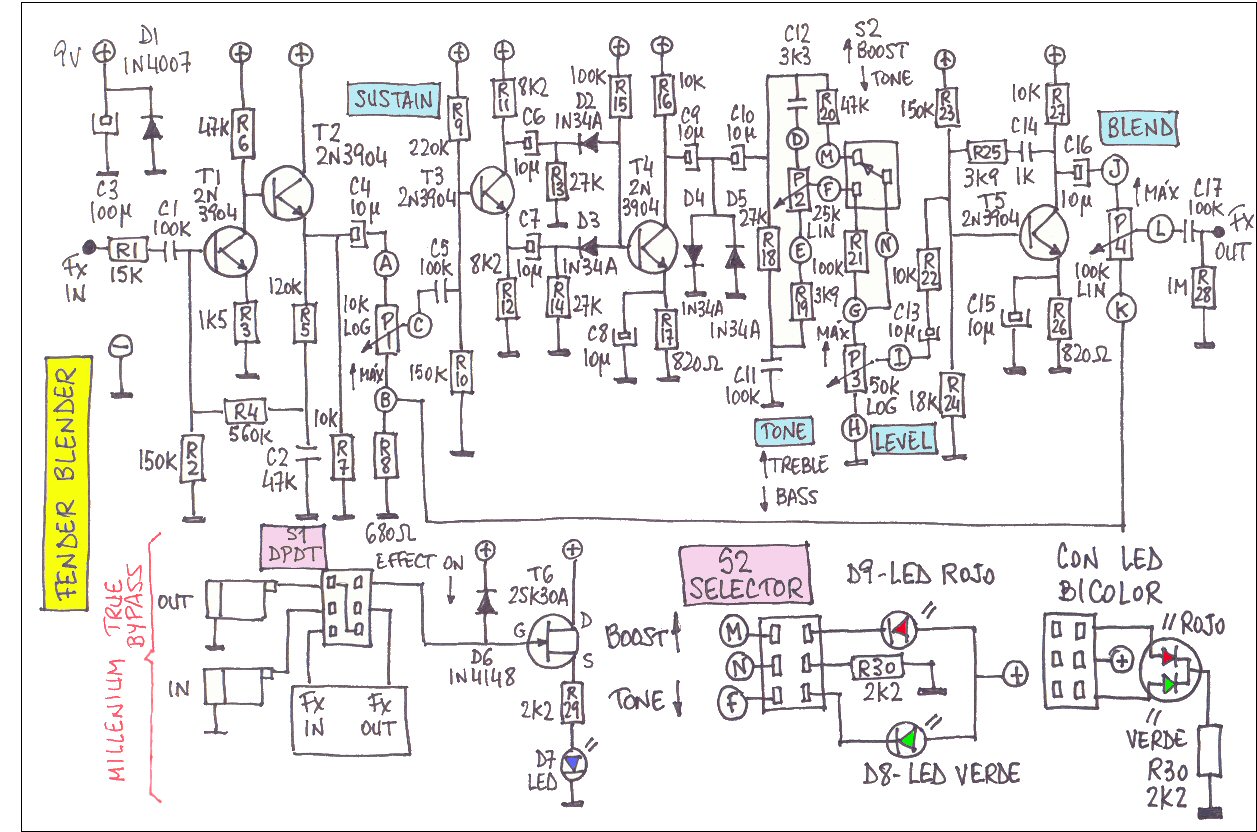

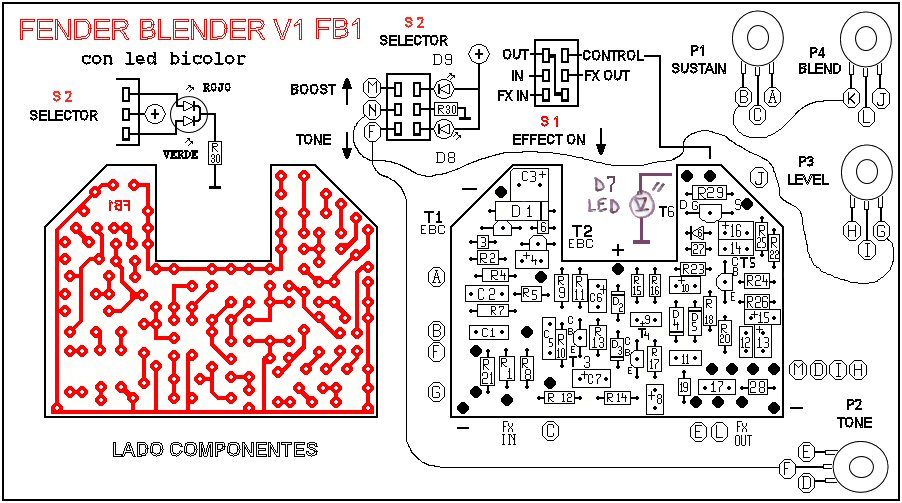

Os he modificado levemente el esquema del circuito y la placa guía para que veáis el tema claramente.
La resistencia que se ve en la foto soldada entre la base de jack de entrada y la pata central del led bicolor es R30, de 2K2. También se aprecia que el led bicolor está soldado directamente al DPDT "Selector". El clip para la pila, de tipo "T", también lo conseguí en Alemania. En Valencia no ha habido manera. Incluso los jacks vienen de Musikding. Los modelos que encuentro por mi zona suelen ser demasiado grandes para mi gusto. Estos son fetén para las Retex i413, ya que por detrás no llegan a tocarse.
Y de momento, eso es todo, amigos.
