¿Alguna vez pensaron que algún día vendría el Armageddon?, bueno yo les contesto. Será el día en que enchufen el Fender Blender a su Ampli y guitarra. Eso es lo que es, el Fender Blender. Es un Fuzz, con litros y litros de sustain y ganancia. Imagínense como dos o tres Big Muffs en cadena. Encima de todo esto, tiene la adición de generar una octava superior con la señal ya distorsionada, con un aire total de modulador de anillo. En realidad, el sonido es un fuzz que nunca van a escuchar en otro pedal, tiene un grandísimo Low-End, pero a niveles bajos de sustain, machaca los palm mutings, algo totalmente contradictorio. Por eso les digo que este bicho en casi completa extinción es algo especial, (casi extinción porque se dejo de fabricar en los 70’s, y si encuentran uno usado, vale un mogollón de guita).

Lo mas parecido que existe es el ultra-raro Ampeg Scrambler, también clonable, pero con este , ya nos basta!. Por eso les digo que es una mezcla de varios Big Muffs, un Ring modulator y un Octavia. Algunos lo llaman Jimi Hendrix in a box. Concuerdo con esto ultimo.

Pero no por todo eso no es nada musical, regulando el sustain y el blend suena muy bien. A todo esto, pero, es conocido el Fender Blender??. Imaginate, es uno de los responsables del sonido de Billy Corgan.

Vamos a describirlo

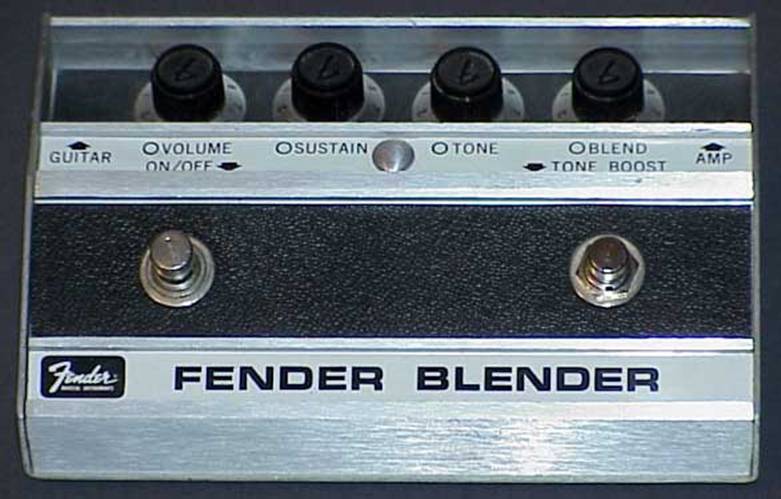

Bueno, es un clásico chasis de aluminio cepillado, muy bonito y vintage el diseño, con los potenciómetros empotrados en una especie de canaleta, y cuenta con perillas con la F de Fender arriba de cada una (como dirían los españoles, estas perillas molan). Algo curioso, y a mi parecer, un error en el diseño, es que el jack de entrada de la guitarra aparece en la izquierda del pedal, y el de salida a la derecha del pedal, algo totalmente contradictorio con todos los pedales que vi. Tiene dos footswitches:

ON/OFF: Acaso tengo que explicar para que sirve esto? , bueno lo que les puedo decir es que no esta en True Bypass, originalmente.

TONE BOOST: Hace un Boost de las frecuencias altas, algo así como un “Full Bass and Treble” y un Scoop de medios a la vez. Se acentúa la octava mucho mas y cuando haces acordes, suena a distorsión con modulador de anillo.

Con respecto a la Octava, es algo particular de este circuito. Casi siempre esta presente. ¿Por que casi?, bueno, porque la claridad de la octava reproducida va a depender de que micrófonos usemos. Si señor.

Esto se aplica con todas las guitarras, de hecho lo probé con una Strato y mi guitarra casera (una Les Paul “en potencia” con forma parecida a una Telecaster). Si usamos el Blender en posiciones de micrófono cercanas al puente, la octava se percibe de manera MUY sutil. Pero si vamos subiendo de micrófono, la octava se nota perfectamente tocando notas individuales, indistintamente del sustain que tenga el pedal en ese momento.

Volume: Sube y baja el volumen.

Sustain: Controla, el nivel de Distorsión y de compresión del pedal. Si, leyeron bien, compresión. Pónganlo a niveles de sustain razonables, y el pedal actúa como un compresor, nivelando perfectamente todos los volúmenes. Realmente es de aplaudir el diseño del circuito.

Tone: Controla graves y agudos del pedal.

Blend: Por este control ( y el switch de Boost) ya vale la pena hacerse el pedal. Este potenciómetro baja el volumen de la distorsión y deja intacto el volumen en “clean”, por lo que suena, como si se estuviera doblando la guitarra en clean!. También regula la cantidad de octava presente. Es fabuloso como divide la señal.

Construcción.

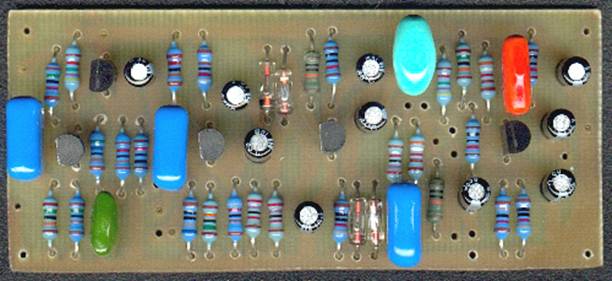

El esquemático, esta en GEOfex pero está más clarito el de FuzzCentral , El dibujo de la placa con acotaciones y el layout, también están en FuzzCentral. De hecho, yo utilicé esos. Acá les va una foto de mi placa, fue dibujada mano, con fibra indeleble (marcador permanente), una vez revelada con cloruro férrico, le puse un poco de Flux del lado de las pistas:

Los componentes que use:
• Capacitores de Poliéster: Si señor. Eviten los capacitores de cerámico cuanto mas puedan (hablando de audio, claro). Utilicen poliéster (o mylar).
• Resistencias de Película de metal al 1%: Tienen 1% de tolerancia, y son de mas calidad. No son imprescindibles, pero es muy poca diferencia de dinero con las de carbón, que en el monto final, terminan valiendo casi lo mismo. Pueden usar las comunes de carbón también. No habrá una diferencia notoria de sonido.
• Electrolíticos: Los electrolíticos, son los de tipo “mini”. Van mejor para este diseño de pcb. Entran perfectos. Usen los que consigan.
• Transistores: El Fender Blender original usaba los 2N3391 y 2N3391A. En FuzzCentral recomiendan los 2N5089, de hecho, en el layout, la posición de patillaje es con respecto a esos transistores. Sirven perfectamente los: BC239, BC169, BC549 o BC550. Yo use los BC549 de toda la vida, y andan perfectos, eso si, tienen que ponerlos al revés de lo que muestra el Layout, cosas del patillaje. Otros que andan muy bien según leí son los BC147.
• Diodos: La clave de la cremosidad (aunque algo empalagoso ;) ) , del circuito. Son diodos de germanio, los que realizan el clipping, originalmente los 1N276. Sirven perfectamente los 1N34A o los comunes 1N60 (los que use yo), que aun se encuentran en los negocios. Igualmente pueden conseguirlos “chatarreados” de radios viejas, algunos como los OA90 y OA100, como dice Calambres en la pagina del Distortion +.

En realidad, la tienen fácil, layout y placa ya hechos y andan bien, no tienen excusa para no hacerlo!. Acá va la lista de materiales:

Resistencias
• 1- 560K
• 1- 220K
• 3- 150K
• 1- 120K
• 2- 100K
• 2- 47K
• 3- 27K
• 1- 18K
• 1- 15K
• 4- 10K
• 2- 8K2
• 2- 3K9
• 1- 1K5
• 2- 820
• 1- 680

Capacitores
• 10- 10µF electrolítico 25v
• 4- 0.1µF Poliester
• 1- 0.047µF Poliester
• 1- 0.003µF Poliester
• 1- 0.001µF Poliéster

Transistores
• 5- 2N5089, (ó BC147,BC239, BC169, BC549, BC550)

Diodos
• 4- 1N276 (o 1N34A o 1N60)

Potenciómetros
• 1- 100k Lineal (blend)
• 1- 25k Lineal (o 22k) (Tono)
• 1- 50k Logarítmico (volumen)1
• 1- 10k Logarítmico (Sustain)

Varios
• Un footswitch DPDT (on/off), y un footswitch SPDT (boost). Sino, directamente dos DPDT.
• Clip de batería de 9V.
• Placa virgen de cobreado simple, 5x10. (puede ser Pertinax, o mejor, Epoxi).
• Cable.
• 2 Jacks hembra de ¼ Pulgada. Uno Stereo (in) y otro Mono (out). Esto es para realizar conmutación con el jack de alimentación (opcional).
• Jack de alimentación con conmutación (corte).

Temas Importantes:

• En el Layout de FuzzCentral de la forma que muestra el cableado del potenciómetro es al revés. Se ve que el que diseñó la placa, cablea el potenciómetro mirándolo desde su palillo. Tomen como terminal 1, el primer terminal mirándolo desde el palillo.
• Hay un capacitor de 100 nF que no se incluye en la placa, pónganlo directamente soldando una pata al terminal vivo del jack Out, la pata que quedo desoldada, va al DPDT, como Effect Out.
• Lo de los transistores, aunque lo dije, el patillaje en el layout corresponde al 2N5089.

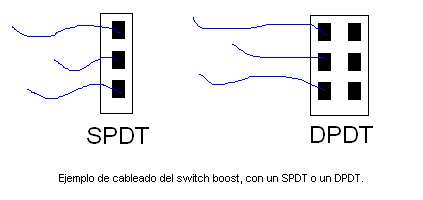

• El Switch de Boost, es un SPDT, pero puede ser también un DPDT, si solo usamos la mitad como véis más abajo.

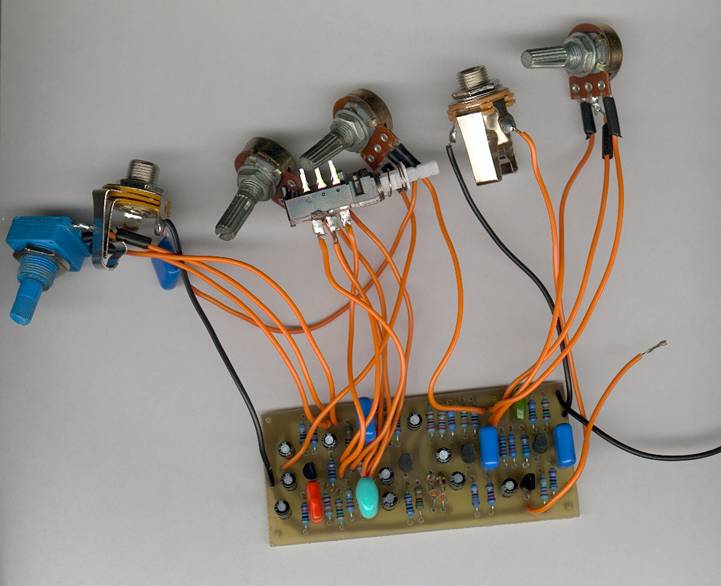

Acá tienen mi “Makoki” como diría Calambres. Como habrán visto, prescindí del millenium bypass. ¿Acaso necesitan un led para darse cuenta de que la bestia esta encendida???

Bueno, para la caja y switches, use la caja CH PO13N1 (la que usé para el RAT), y los switches DPDT Bisal. La caja fue apantallada con pintura conductiva de grafito, que es la mas barata, sirve perfectamente y vale $ 10 (pesos argentinos), $ 3,54 U$S.

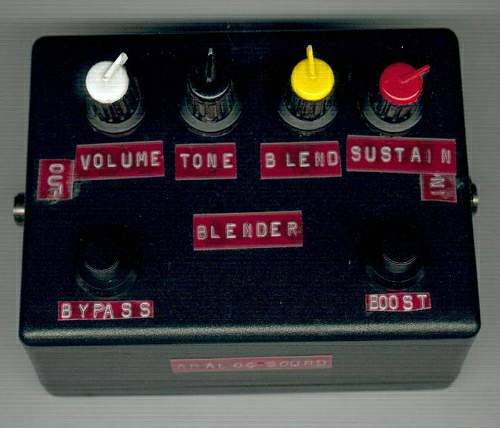

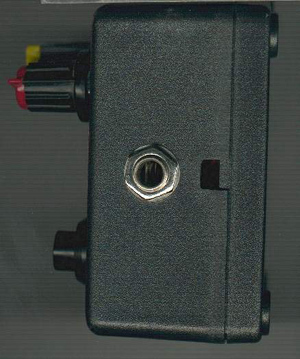

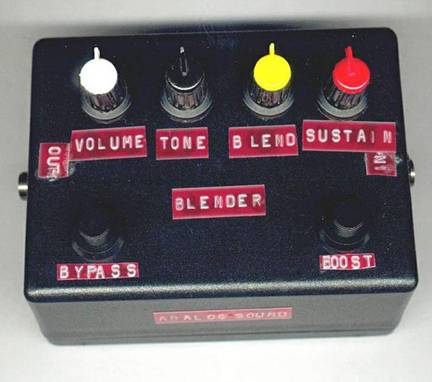

Y este es el resultado final:

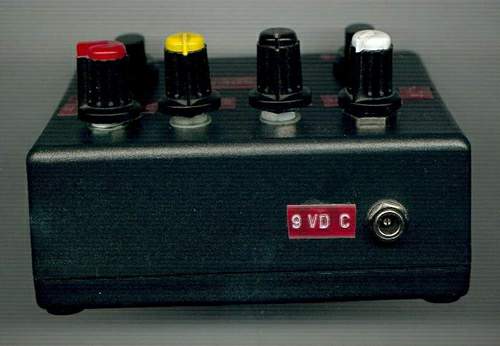

Fijense, que en la foto trasera del pedal, le puse el jack de alimentacion de 9V. Este pedal tiene la fama de COMERSE las baterias, por lo que opté (al igual que los demas pedales que tengo) por ponérselo. Con respecto al realizado de la caja, de pura malagana que soy, le hice directamente las etiquetas con la vieja y querida rotuladora (esas que se usaban en los 70's), esta bueno ese acabado informal.

Conclusión

Este es un pedal no tan complicado de hacer, muy versátil, y de un sonido estupendo. Lo recomiendo para los fanáticos de los fuzzes!, Que esperan!!??, vayan a clonar este mítico pedal ahora!!!. Ahora si no les gustan los fuzzes, vayan pensando en otra cosa.

Sonidos:

Acá les dejo unos soniditos algo pedorritos, grabados directamente a la placa de sonido pasando por el fabuloso Revalver Live. Emulando un Fender Twin Blackface ’65. No usé el control Blend, aunque es uno de los que más me gusta, debido a las precarias condiciones de grabación, no se notaba el efecto de esa perilla.

• Sonido1Volume 5, Tone 5, Blend 0, Sustain 10, Boost : apagado (Tiene un Reverb un poco Hendrixeano. Fijense que al final de este sonido, cambio de microfono al del mastil, y aparece muy clara la octava).
• Sonido2 Volume 5, Tone 5, Blend 0, Sustain 5, Boost : prendido (un poco de casi-Iommi).

Saludos.

© Martín Bello

Mar del Plata, Argentina.
