Inductor Fasel en un Crybaby

Por Calambres

Descripción del proyecto

Se trata de una petición de mi colega en Piso-tones Ltd. Rubén Hernández. Tenía por ahí un pedal de Wah CryBaby modelo "Jimi Hendrix" (JH-1) que, para qué nos vamos a engañar, sonaba bastante flojillo y mal. Se le ocurrió que ya que el pedal estaba impecable y muy nuevo, se le podrían cambiar "las tripas" para intentar que sonase algo mejor. Se intentó modificar los valores de algunas resistencias para hacer que fuese un poco más "vocal" pero al final quedó patente que el inductor que lleva de origen este pedal es bastante malo y había que cambiarlo.

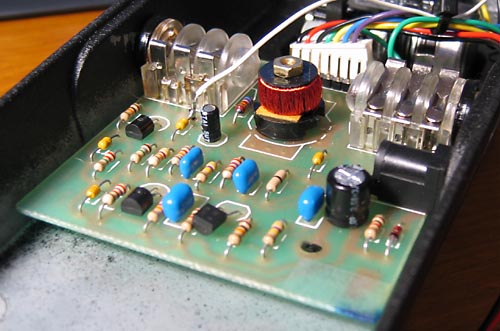

Aquí tenéis una foto de cómo me llegó el pedal. El inductor no es del tipo que llevan los pedales mejores como el CryBaby normal, el VOX o el Clyde McCoy. Está bobinado en un núcleo toroidal para ahorrar en hilo. El resultado es bastante flojo.

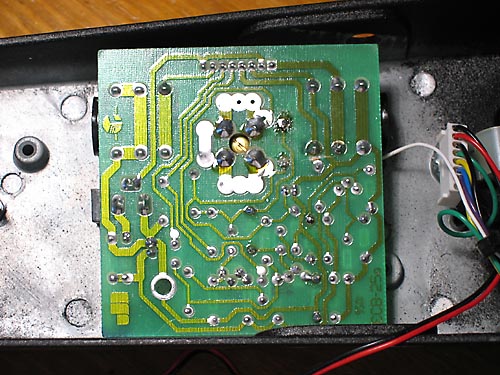

Fijáos en ese hilo blanco que sale de la placa. Es una anulación previa del "buffer" de entrada en un intento de hacerlo algo más fiel al original y que hya hemos visto en la página de la Modificación de un CryBaby. A continuación podéis ver la parte trasera de la placa.

Esta placa está diseñada por Dunlop para albergar todas las variantes posibles que tienen en catálogo.De hecho podéis fijaros en la zona donde va el inductor y veréis que está diseñada para albergar varios tipos diferentes lo que, como ya veréis, nos viene de perlas.

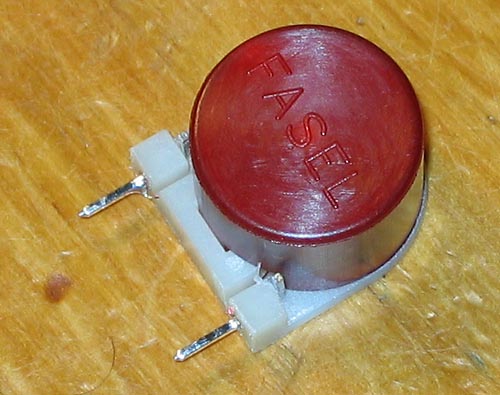

La intención de Rubén era de cambiar el inductor por uno de los buenos.El se decidió por el reputado "Fasel" rojo de Jim Dunlop que dicen que es una reproducción muy fiel del original que tan buenas críticas tiene. Os recomiendo que tengáis también en cuenta las excelentes reproducciones de Stuart Castledine de los también clásicos "Halo" y "Stack of Dimes". Para más detalles visitad su web Wah-Wah.Co.UK. Aquí tenéis una foto del inductor "Fasel" en cuestión:

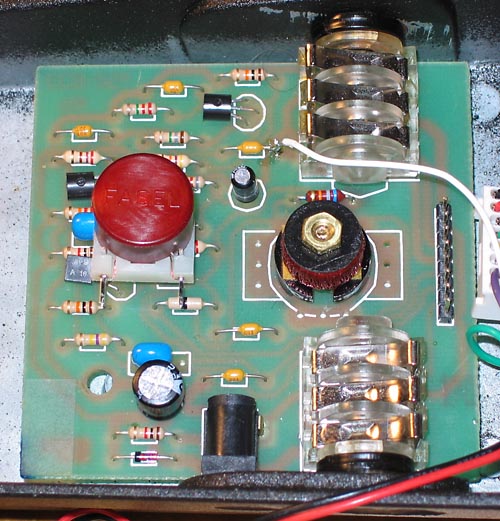

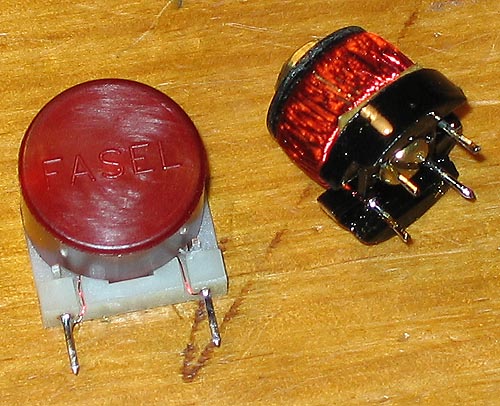

Y aquí lo tenéis puesto sobre la placa para que lo podáis comparar con el que trae el "Jimi Hendrix" en origen y, una vez extraido de la placa el viejo, puestos uno al lado del otro para mayor detalle:

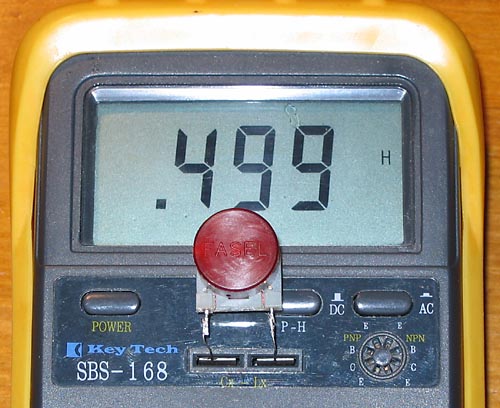

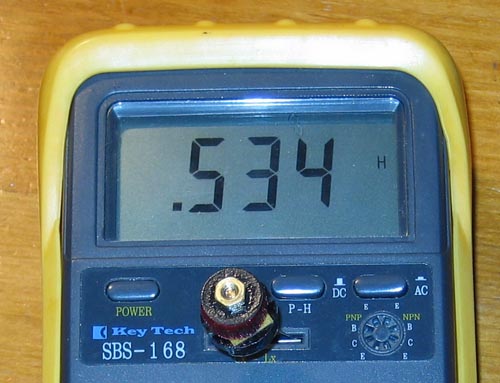

Ambos inductores tienen núcleo toroidal. El otro "Fasel", el amarillo, tiene núcleo hueco "de copa" que es la construcción típica de los "Stack of Dimes" o de los "Halo". Ya que los tenía fuera de la placa se me ocurrió medir la inductancia de ambos. Fijáos en los resultados cómo en efecto el "Fasel" se aproxima muchísimo al valor nominal de 500mH mientras que el otro se pasa un poco.

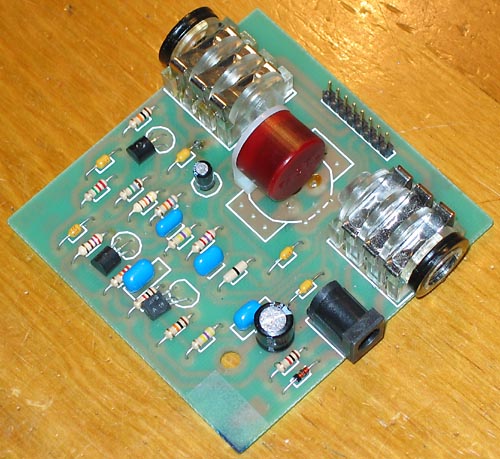

A continuación soldé el "Fasel" a la placa. Como ya os he contado, hay una posición en la que los agujeros de la placa coinciden exactamente con el espaciado de pines del "Fasel" por lo que el montaje queda perfecto:

Ahora bien, ya que poníamos un inductor fiel al original también decidí equiparar el resto del circuito al tradicional. Fijáos en la siguiente foto como levanté una de las patitas de los dos condensadores que sólo están en el circuito del "Jimi Hendrix":


Pinchad aquí si queréis ver el esquema del JH-1

Comparad la foto con la inmediatamente anterior para que veáis la diferencia claramente. Además también cambié el valor de dos resistencias. En la foto de aquí arriba, la resistencia que está más cercana a la parte inferior de la foto, justo a la izquierda del transistor, podéis ver que es de 390 ohmios (naranja, blanco, marrón, oro) veréis que difiere de la que había en ese mismo sitio en las primeras fotos. Entonces era de 220 ohmios (rojo, rojo, marrón, oro). Lo mismo pasa con la resistencia que está justo encima de ella que es ahora de 68K (azul, gris, naranja, oro) y antes era de 47K (amarillo, violeta, naranja, oro).

En cuanto a esta última resistencia, la de entrada al circuito, mejor debéis experimentar. En mi opinión, con 47K suena mejor.. más "wah de toda la vida" pero tiene el inconveniente de que satura demasiado. Tened en cuenta que este modelo en concreto utiliza transistores MPSA18 que son quizá un poco demasiado potentes, bastante más que los BC109 y similares que llevaban originalmente. Con 68K la saturación se contiene bastante pero pierde algo de gracia el efecto.

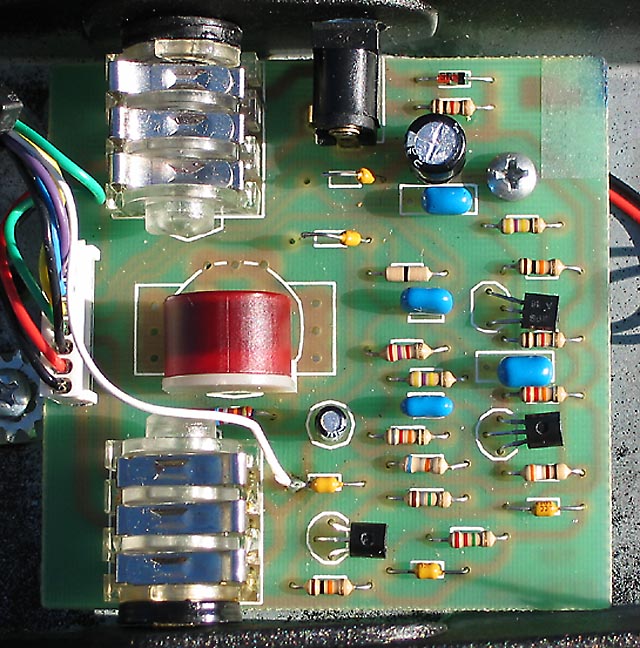

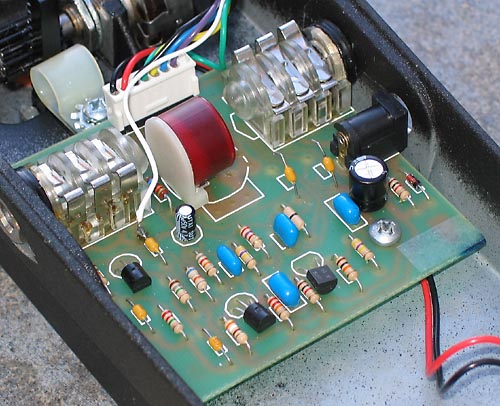

Estas modificaciones están detalladamente comentadas en la página Wah Wah Mods del anteriormente citado Stuart Castledine y que os recomiendo encarecidamente como referencia esencial antes de modificar un Wah. Por cierto que en el wah, tal y como me llegó, ya estaba hecho el "Vocal Mod" que podréis leer en esa página y que se ve claramente pues es la única resistencia "roja" de toda la placa. En la siguiente foto podéis verlo todo con muchísimo más detalle.

Resultado

En mi opinión el wah ha ganado muchísimo con el inductor. Rubén lo ha probado y lo considera como el mejor de sus muchos wahs en conjunto.
