AC Booster / RC Booster
Por MBC |
AC Booster / RC Booster
Esto de meter dos proyectos diferentes en un solo artículo no es lo habitual aunque ya se ha hecho antes por aquí. De nuevo, la razón es que ambos circuitos se parecen tan escandalosamente y sus diferencias son tan pequeñas, que no veo justificado dedicar un artículo a cada uno.
Las diferencias son:

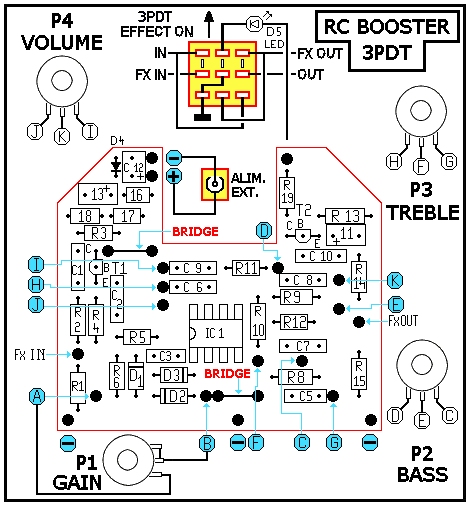

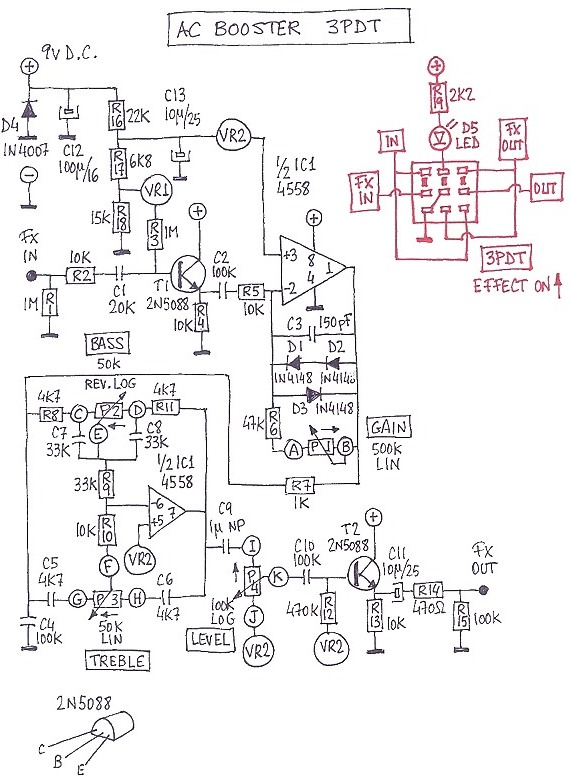

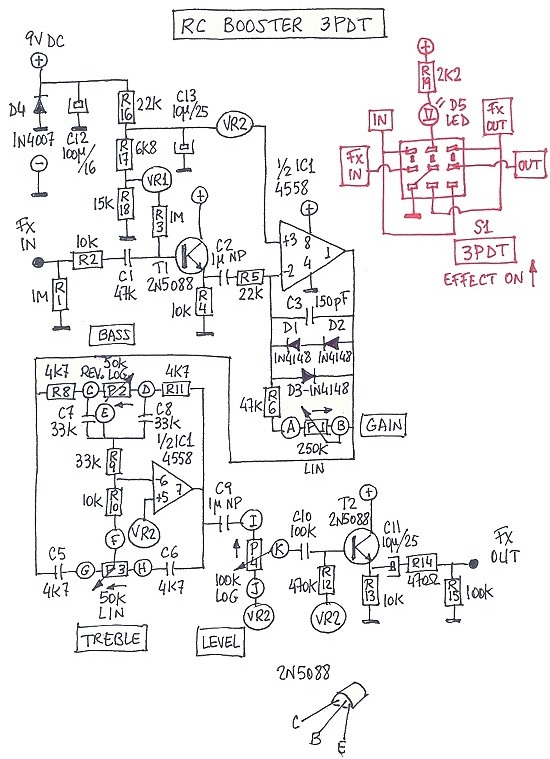

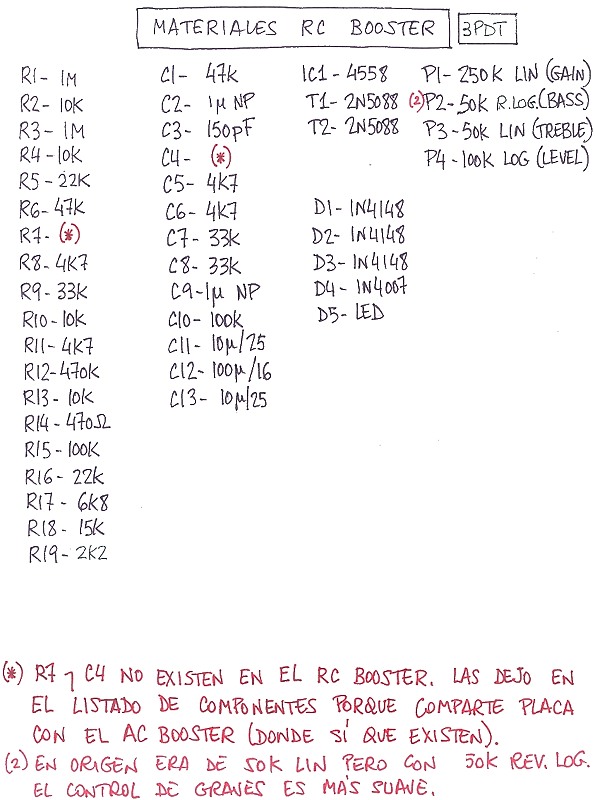

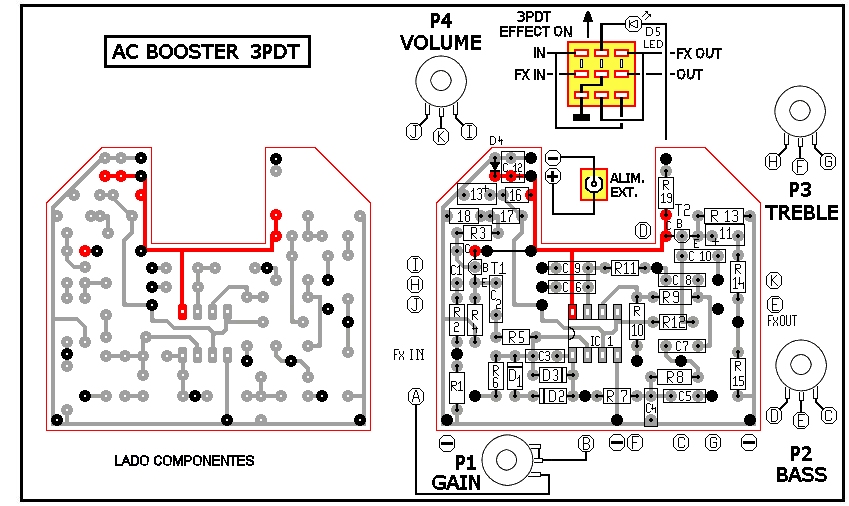

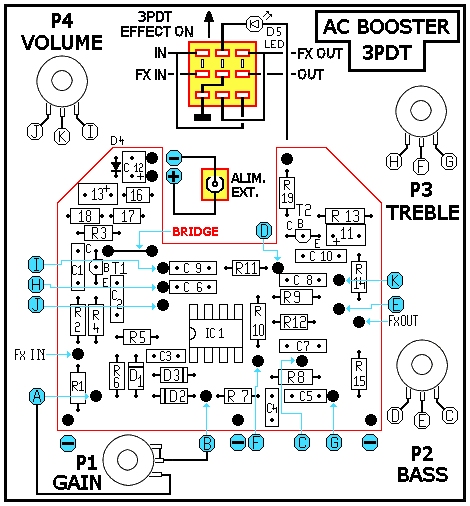

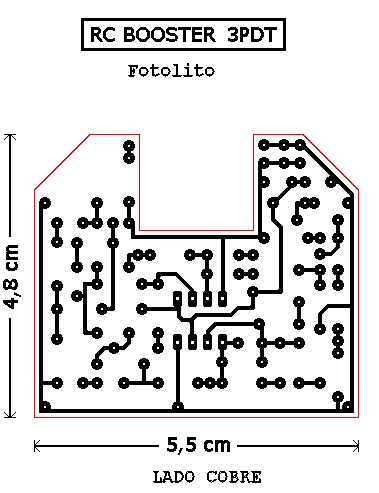

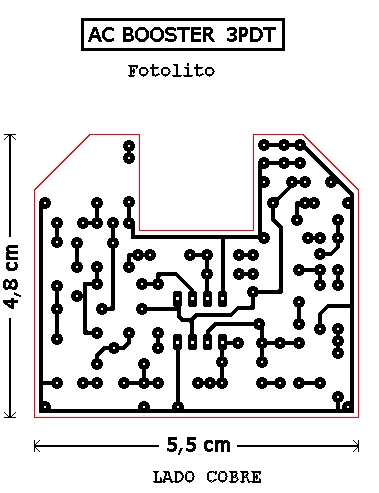

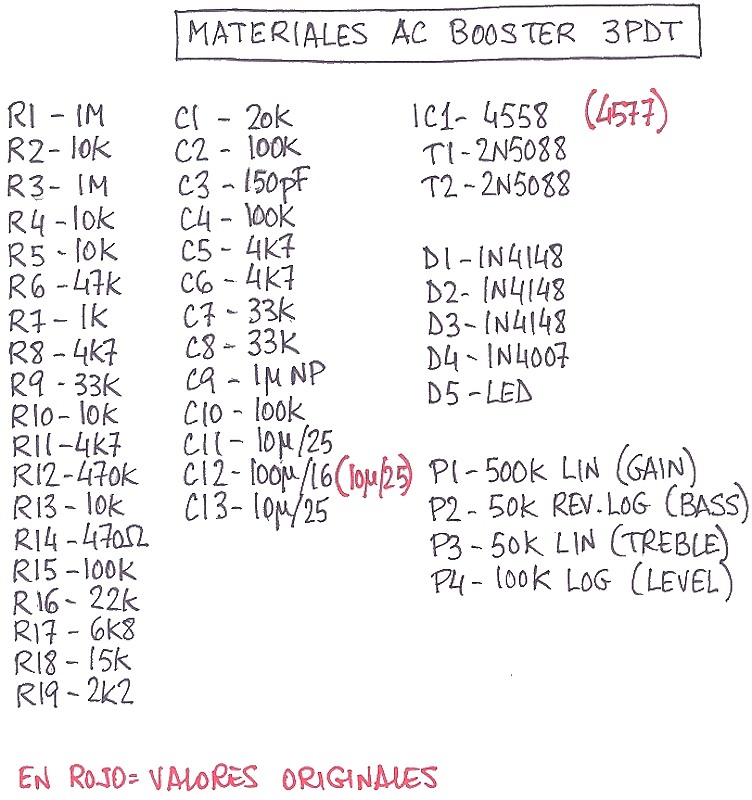

En este artículo he incluido por separado toda la documentación de cada uno de ambos. Es decir, que vais a encontrar el esquema, la lista de materiales, la placa, la placa guía y el fotolito de cada uno de los aparatos.
Mi consejo es que, si queréis probarlos los dos, montéis primero el AC Booster. Una vez probado, retirad C4, sustituid R7 por un puente, cambiad el pote de Gain por uno de 250K LIN y cambiad C1, C2 y R5.
A todo esto, ¿qué hacen estos pedales? Son overdrives superlimpios, sin ruido de fondo en ausencia de señal. En ambos he modificado levemente el control de graves, sustituyendo el pote original por uno de 50K Reverse Log (antilogarítmico) De esta manera se consigue un mejor control a lo largo de su recorrido. Como hago últimamente, os remito a YouTube para buscar demos del estupendo sonido que se consigue con ambos. El RC Booster es un poco más dulzón que el AC Booster.
Todos los componentes son muy fáciles de conseguir, así que no hay excusa. En cuando a la dificultad en el montaje, pues ninguna especial. Hay un poquillo de lío con tanto potenciómetro, pero nada que no se pueda superar con un poco de cuidado. Un consejo: no los montéis bajo los efectos del alcohol.

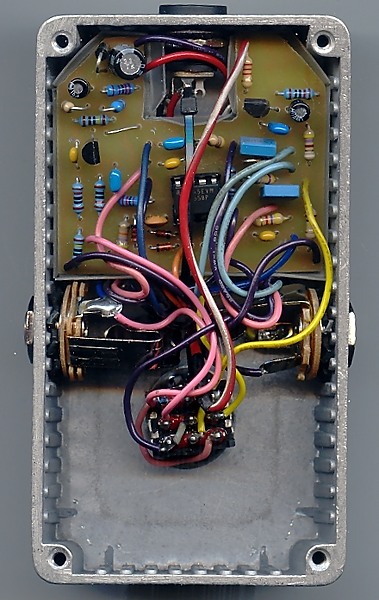

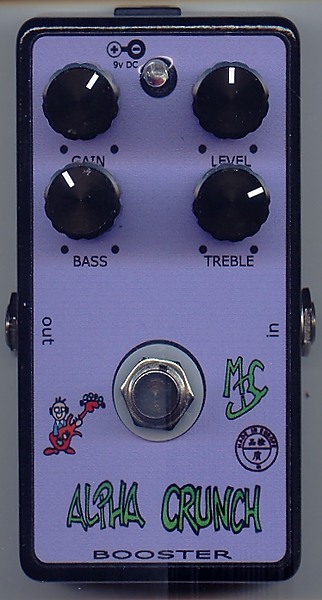

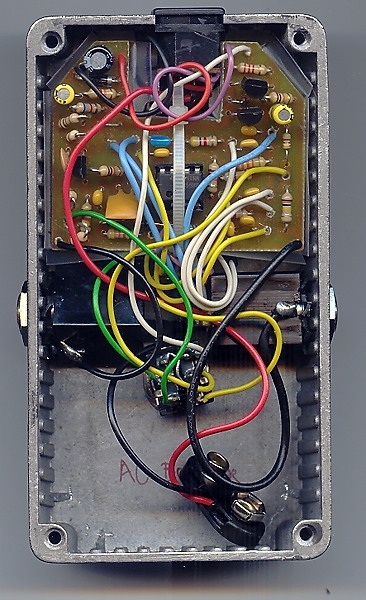

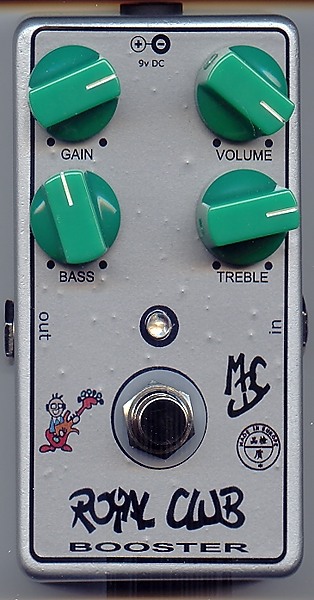

En cuanto a las fotos que ilustran el artículo quiero hacer algunos comentarios. El AC Booster (le puse de título ALPHA CRUNCH) corresponde a una versión bastante antigua. Lleva el Millenium True Bypass (que últimamente he deshechado en favor del conmutador 3PDT, según podéis ver en el esquema) y la separación entre los potenciómetros no permite usar los botones que vengo utilizando últimamente. Lleva instalado el clip de la pila, cosa que no hago desde hace tiempo. Lleva el led indicador ON/OFF en la parte superior, soldado a la toma de alimentación. Además, está montado en una caja Retex i413 de las últimas que me quedaban. El RC Booster (lo he titulado ROYAL CLUB) también está montado en una Retex, pero ya lleva el conmutador 3PDT. El led, como se ve, está instalado hacia el centro de la caja, soldado directamente al conmutador.
Y ya está. Espero que os haya interesado.
Para saber más:
Xotic AC Booster / RC Booster
en el foro de guitarrista.com
©Miguel Badía.
|
