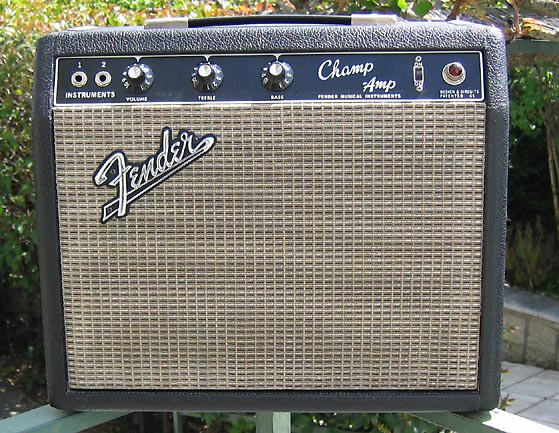

Un bonito e impecable Fender Champ Blackface de 1965

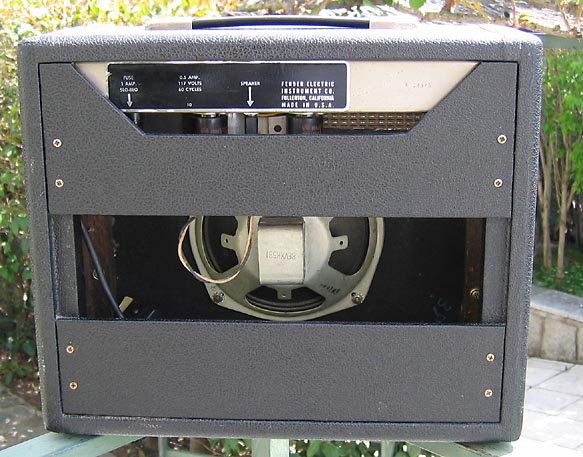

Por detrás.


Placa del champito. Circuito "AA764"

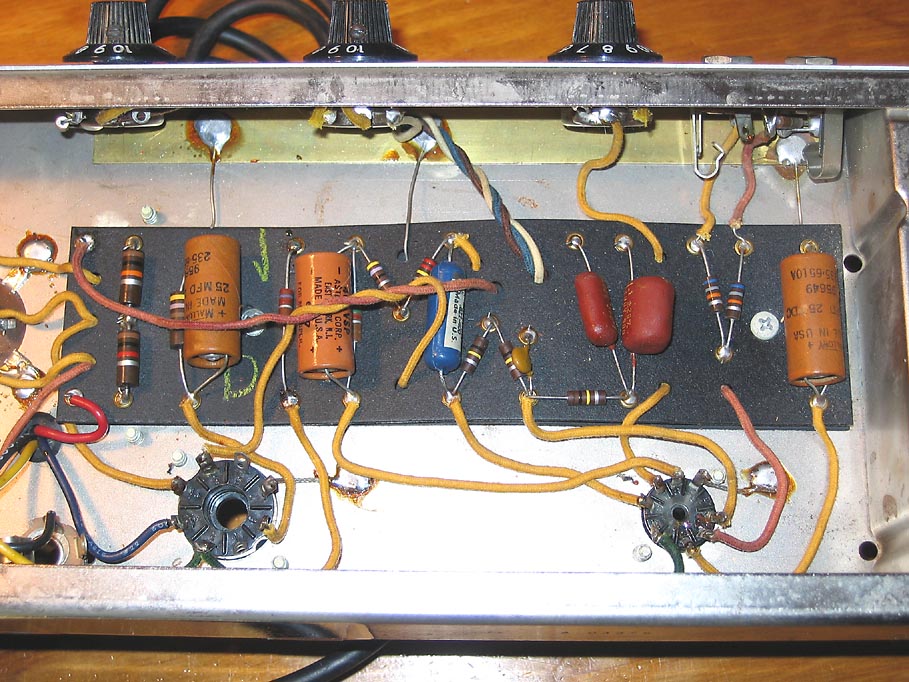

Los electrolíticos han de ser cambiados. Son los tres grandes anaranjados ademas de los de filtro.
Esquema y "Layout".

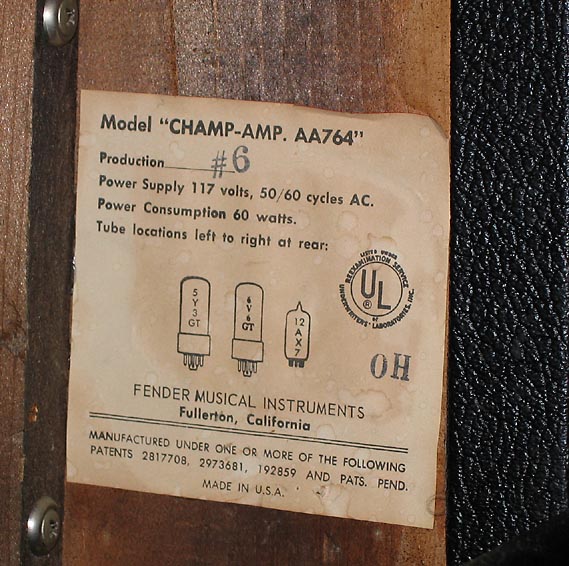

Tube Location Chart.
OH = Agosto de 1965.

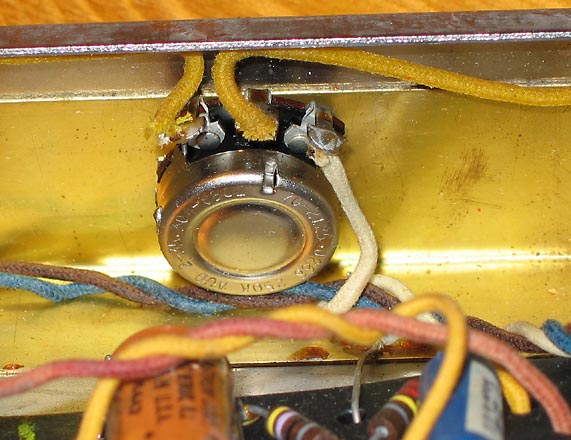

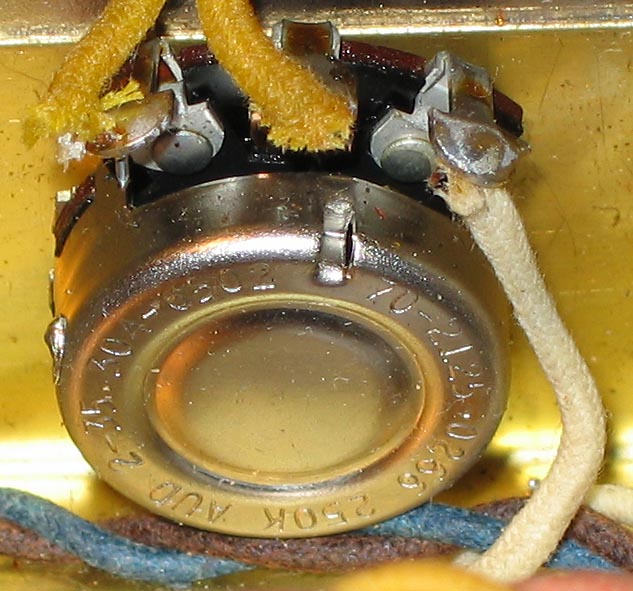

Pontenciómetro con código de fabricante y fecha


304-6502
304 = Stackpole. 6502 = Febrero de 1965

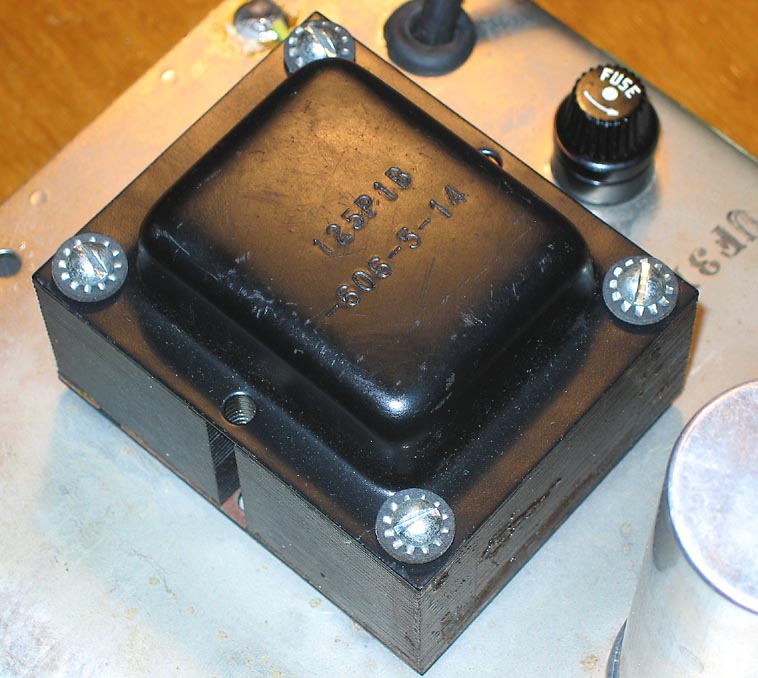

Transformador de alimentación.
125P1B
-606-5-14
Semana nº14 de 1965

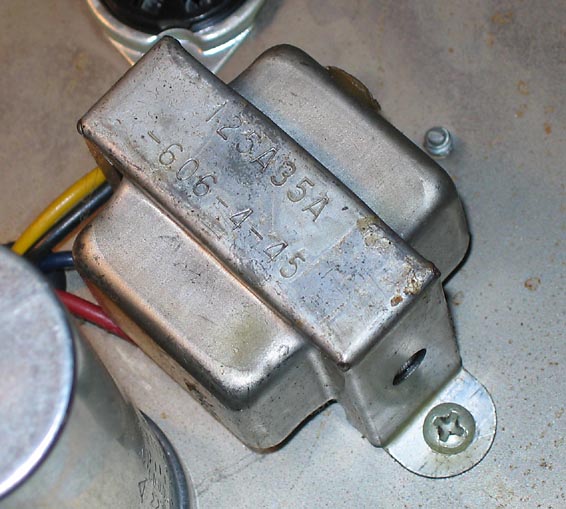

Transformador de Salida.
125A35A
-606-4-45
Semana nº45 de 1964


Altavoz de 8" Oxford '8EV'

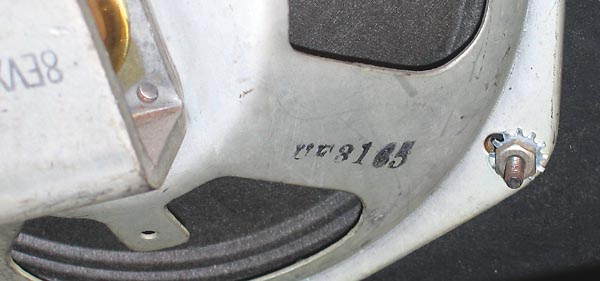

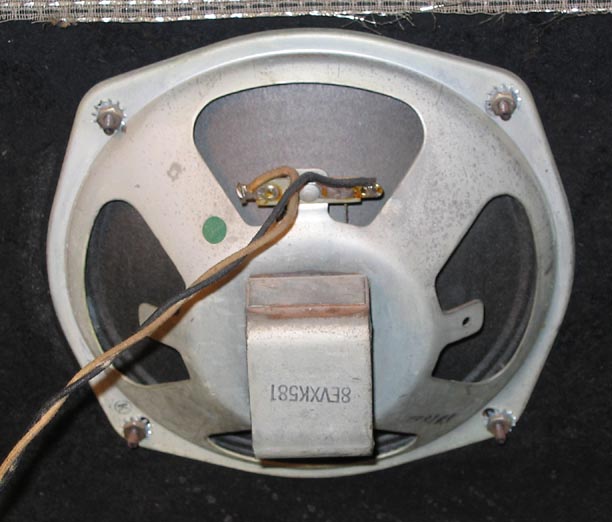

Aquí se vé mejor el código del altavoz.

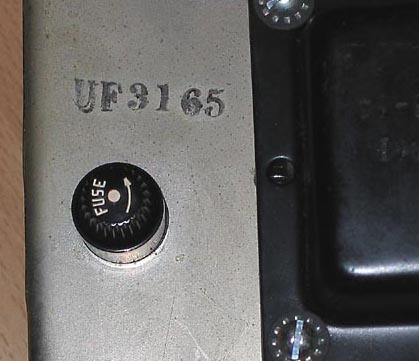

UF3165...

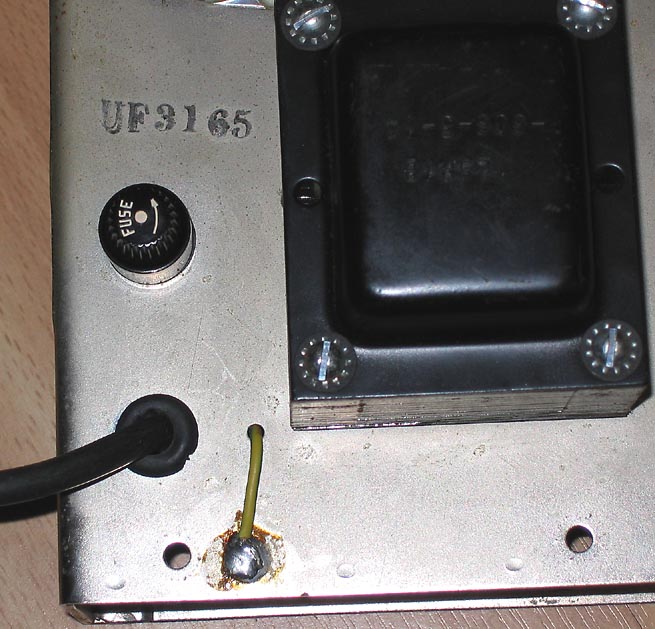

...exactamente el mismo código que también aparece en el chasis...

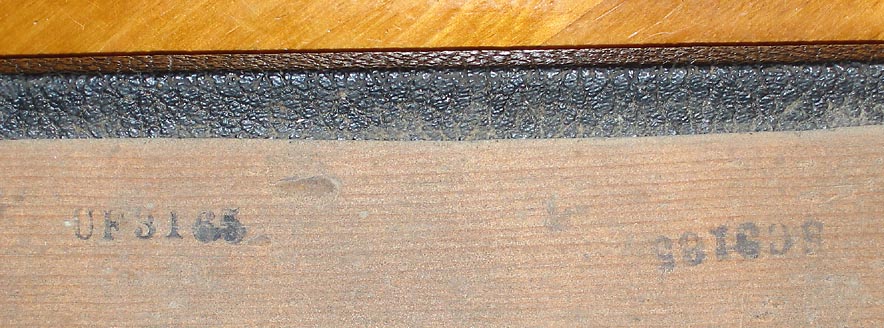

...y en la caja!!!!. El otro código es "SC3165"

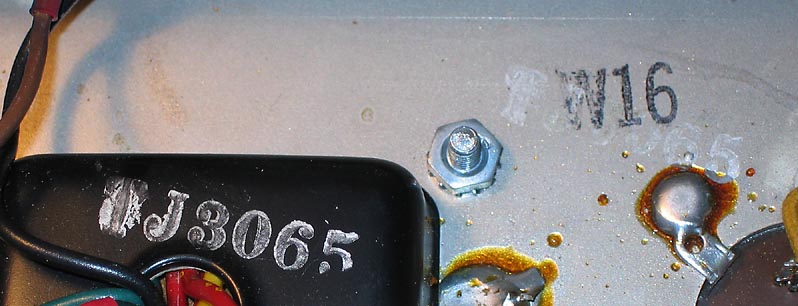

Algunos códigos más...

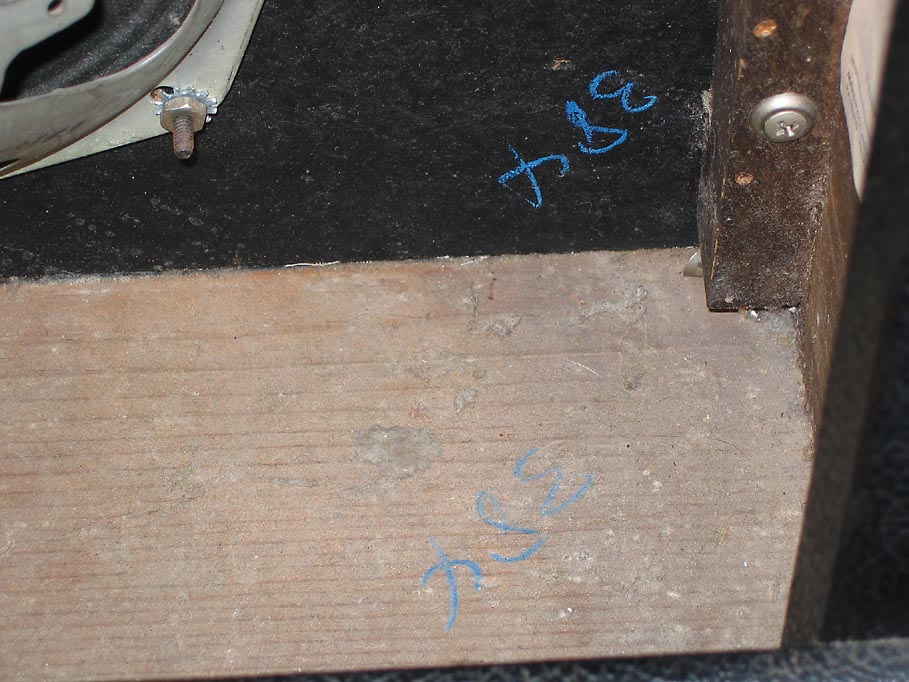

...y otros más (384) que aparecen pintados a lápiz azul dentro de la caja.

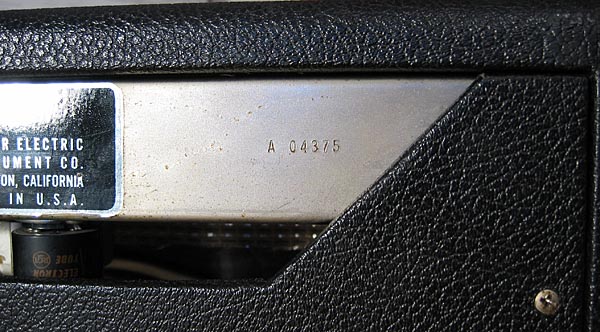

Número de serie en la trasera del chasis.

Con lo visto anteriormente queda claro que es un Champ Blackface de 1965 a pesar de que en el Fender Amps Field Guide se dice que los que tenían el logo en la rejilla se hicieron a partir del '66. Quizá sea un ejemplar de transición. El ampli parece tener todos los componentes electrónicos originales pero sin embargo, como veremos a continuación ha sufrido unas cuantas modificaciones:

Se le ha cambiado el cable de red original y se ha eliminado el condensador a chasis.

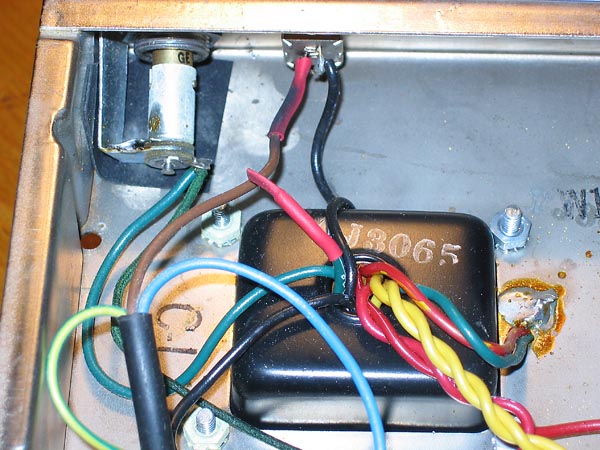

Se ha usado tubo termorretráctil (rojo) y se ha aislado un cable del transformador de alimentación (?).
Aunque la clavija es normal europea no lleva conexión de masa. El cable sí la lleva (verde y amarillo).

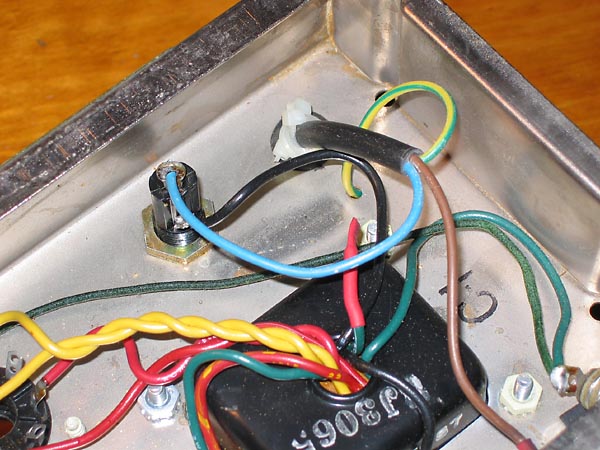

Así es como se ha unido a chasis el cable de tierra.

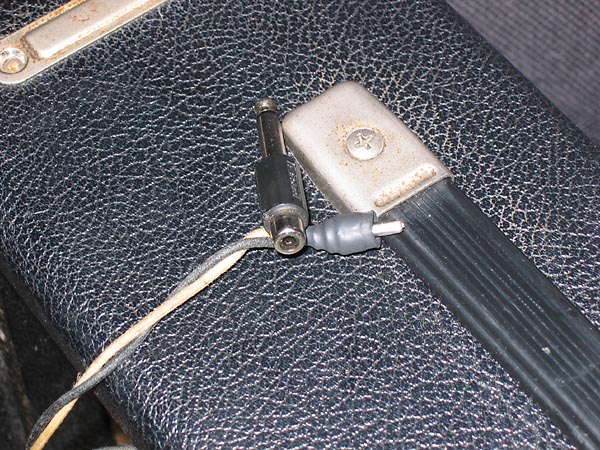

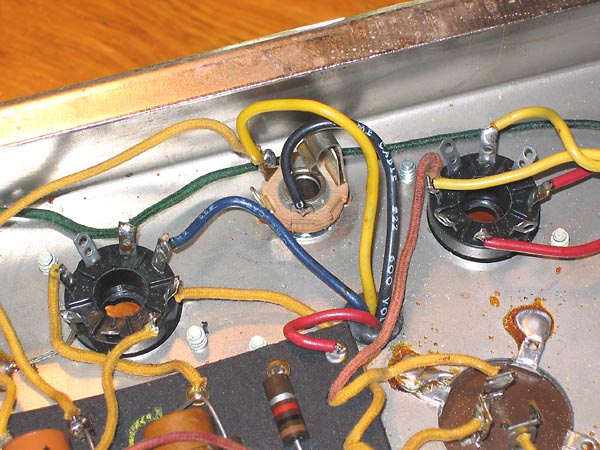

Se le ha sustituido el jack de altavoz original (RCA) por otro standard de 6.3mm Switchcraft.


...por lo que el cable de altavoz lleva un adaptador (Roland).


Se han puesto unas bridas en el cable de alimentación para amortiguar los tirones.

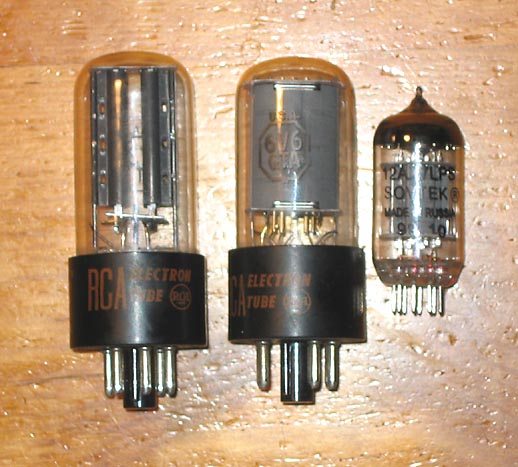

Con respecto a las válvulas:

• RCA 5Y3-GT U.S.A.
• RCA 6V6-GTA U.S.A.
• SOVTEK 12AX7LPS Rusia (Oct-1999)

El ampli estaba fatal de condensadores. El dueño me pidió que los cambiase:

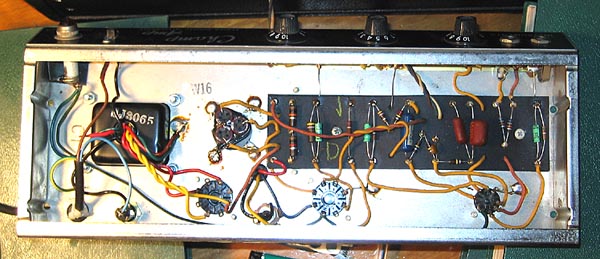

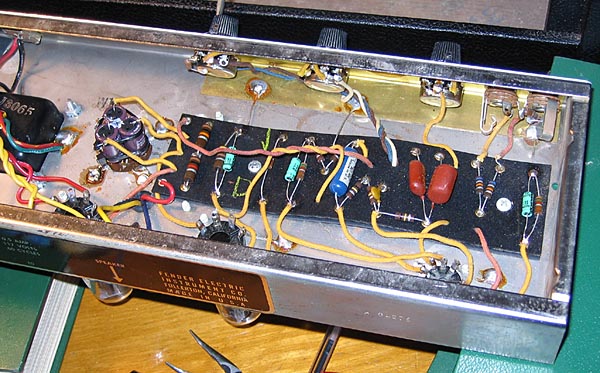

Así quedaron. Se cambiaron los tres condensadores de filtro y los tres de cátodo.


Los tres nuevos condensadores de filtro se dejaron dentro del chasis para preservar físicamente el original.
Se unieron entre sí con bridas y se fijaron al chasis con cola de termosellado que se puede quitar fácilmente si se quiere.

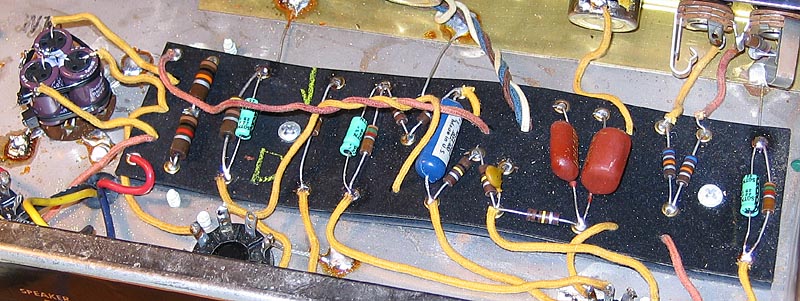

Resultado final.

El uso de un autotransformador de los típicos de 220V a 125V que eran comunes hace años es un error porque hacen subir demasiado la tensión que le suministramos al Champ. Como hemos podido ver más arriba en el "Tube Location Chart", la tensión nominal es de 117V. Teniendo en cuenta que actualmente en la mayor parte de España hay 230V el resultado con esos autotransformadores es de unos 130V lo cual es demasiado. Además esos autotransformadores de antaño no contemplaban la toma de tierra por lo que el ampli además de ir sobrevoltado, lo que fríe la válvula de potencia en cuestión de horas, nos dará un bonito "hum" de 50Hz y será más susceptible de darnos un buen calambrazo. Por eso la mejor solución es comprar un transformador "Step Down". Lo compramos en Amptek. El modelo de 100W es más que suficiente para este ampli..

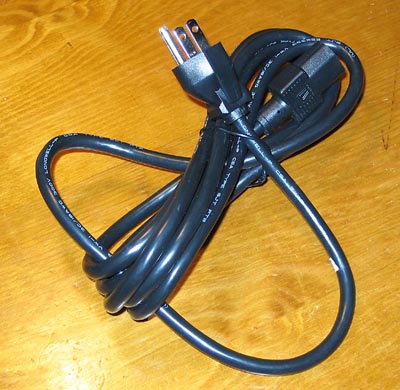

Sin embargo esto nos crea otro problema ya que esos autotrafos llevan salida de clavija tipo americano con toma de tierra y ese es un tipo de clavija bastante difícil de conseguir por aquí. Afortunadamente tras mucho rebuscar pude encontrar un cable de alimentación de ordenador tipo U.S.A. al que le corté la clavija típica de ordenador y usé el resto para sustituir el cable tipo "Europeo" que habían puesto en el ampli:

Si no lo encontráis podéis comprarlo por correo en www.amidata.es
La referencia del cable es 458-162.


Tras recortar la clavija de ordenador y pelar el cable se soldó en sus correspondientes tomas.
Se pusieron bridas de tope junto al pasacables para parar los tirones.

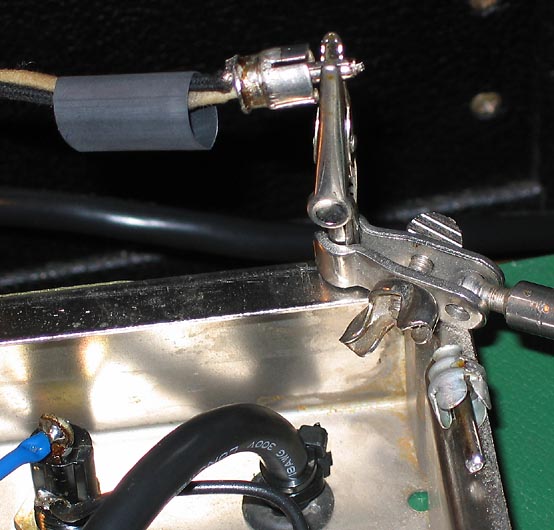

La clavija RCA del altavoz estaba machacada. Se sustituyó por otra nueva.
Podéis ver la original encima del borde del chasis.

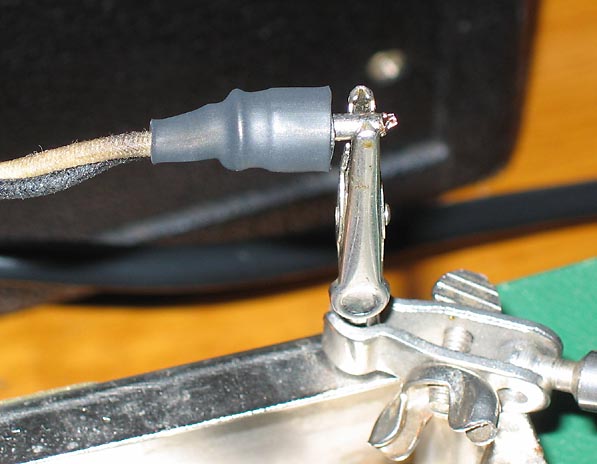

Un poco de tubo termorretráctil para aislarla.

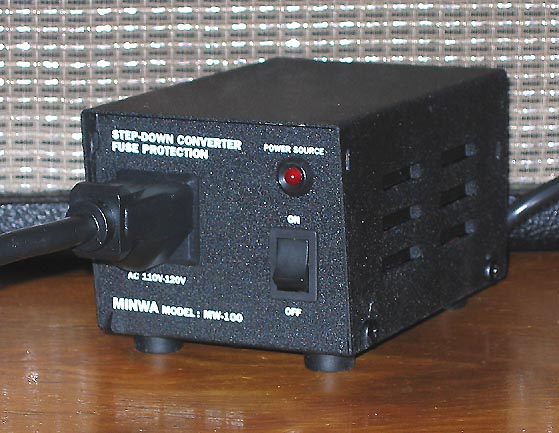

Este es el "Step Down" de 100 de Amptek

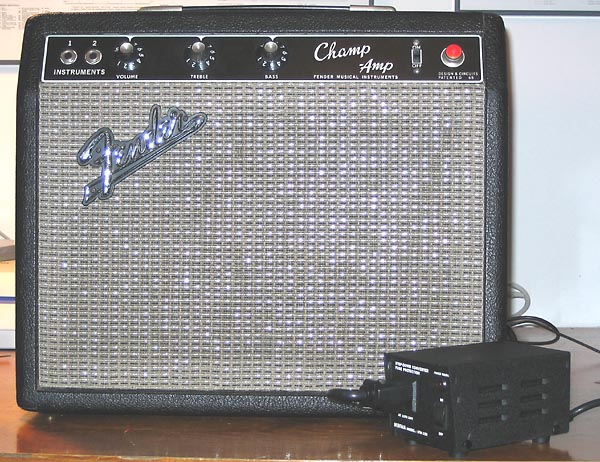

Y aquí véis el conjunto acabado y sonando.
