Univibe


Por Luis Jiménez López
“Stratotrasto”

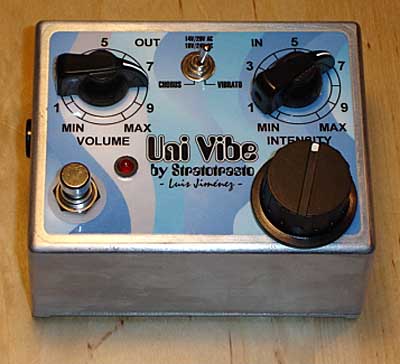

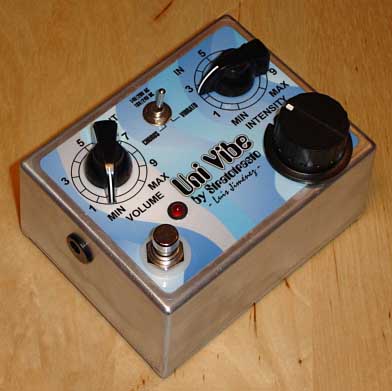

Univibe

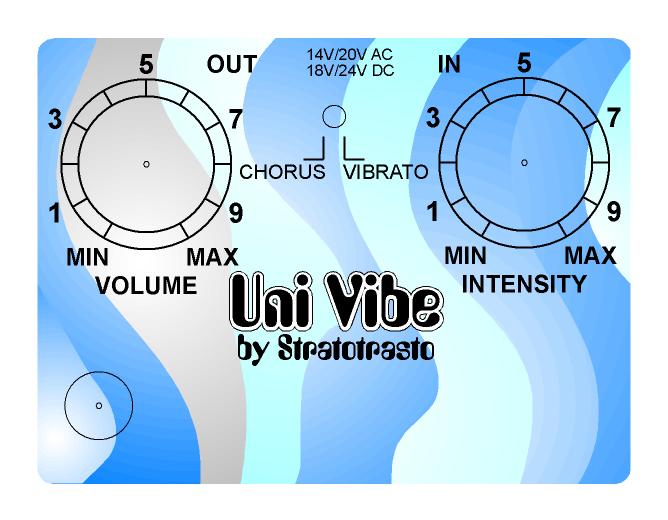

Pincha aquí para ver el diseño de la carátula

Proyecto

Estamos ante un efecto clásico donde los haya. Yo lo comparo quizás con los míticos Fuzz Face y el Wah-Wah pues no en vano el conjunto de estos tres efectos los utilizó de una manera magistral Jimi Hendrix. El univibe es un efecto de los denominados Phaser o Phase Shifter, en realidad es uno de los primeros pedales de efecto de Phaser. Este pedal tiene la peculiaridad de usar únicamente transistores y no amplificadores operacionales como haría después MXR con el también mítico Phase 90.

Se puede decir que este pedal entra dentro de los efectos que intentan simular a un sistema de altavoces giratorios tipo Leslie. Aunque para que esto sea realista debería de ser en esteéreo. Pero este aspecto lo veremos mas adelante. De todas maneras las imperfecciones del diseño, así como la distorsión residual de las diferentes etapas, hacen que este pedal tenga un sonido único. Este el pedal original:

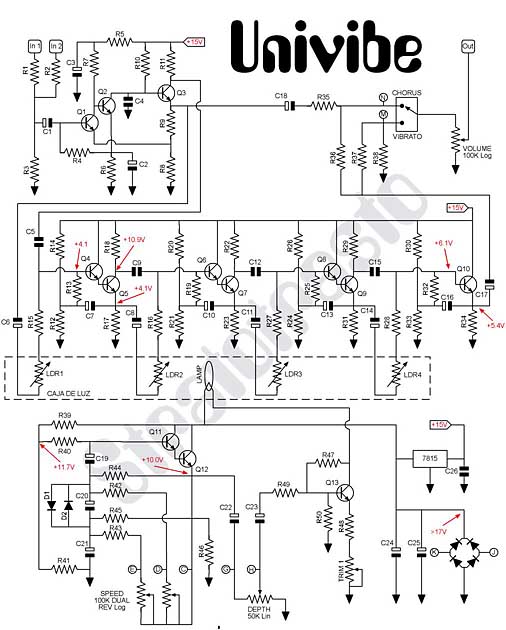

Circuito

[Pincha para verlo en grande]
Esquema basado en el de R.G. Keen.
Pincha en el dibujo para verlo más grande.

En cuanto en los aspectos técnicos de este circuito podemos diferenciar sus partes. En un principio nos encontramos con un preamplificador que toma la señal desde las dos entradas, nosotros para nuestros propósitos solo vamos a usar una. De este preamp, se divide la señal una va a la primera etapa de phaser y la otra va a parar al buffer de salida donde se mezcla con la señal ya procesada. Aquí podemos hacer dos cosas: mezclar la señal original y la procesada (CHORUS) o dejar solo la procesada (VIBRATO).

Este phaser tiene 4 etapas a modo del Phase 90 lo que nos da un efecto profundo, y lo más sui géneris de este modelo es el oscilador LFO que pilota una lámpara incandescente y las 4 LDRs, una por etapa.

Realización práctica

Lo primero que voy a decir que este proyecto es que sin ser demasiado complicado, si deberemos tener experiencia en esto del DIY para poder llevar este a buen puerto. Hay que contar con sus 13 transistores, sus 4 LDRs, etc...

Los componentes más difíciles de encontrar son las LDRs que tienen que tener un margen de 16K-33K en ON (iluminadas) y 500K en OFF (oscuridad). La lámpara de incandescencia ha de ser de 12V y con un consumo de 20ma. Pero el componente rey es un potenciómetro DUAL de 100K REVERSE LOG. Ahí es ná... Os puedo asegurar que no vais a encontrar estos componentes en una tienda de electrónica normal. Con lo cual para ahorrar dinero y tiempo os aconsejo comprar estos componentes en alguna tienda on-line especialista en esto del DIY como Banzai, Das Musikding, Small Bear, etc.…

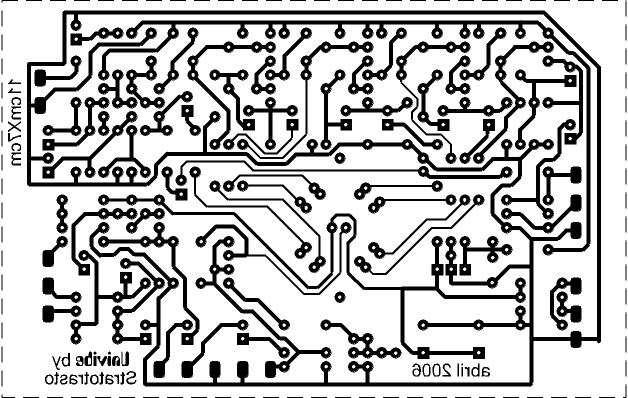

Aquí os dejo el layout y el diseño de la PCB.

[Pincha para verlo en grande]
Layout basado en el de R.G. Keen.
Pincha en el dibujo para verlo más grande.

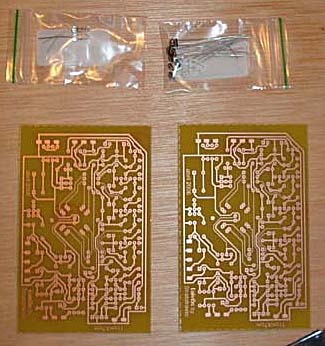

Placa

Evidentemente la realización de la PCB tiene que ser cuidadosa a fin que nos salga perfecta.




Una vez realizada colocaremos los componentes en el orden habitual, resistencias, condensadores, transistores, etc... A la hora de soldar los transistores debemos de tener cuidado de no sobrecalentarlos. Es recomendable usar unas pinzas a modo de radiador para disipar el calor del soldador. La verdad es que yo tengo una estación de soldadura digital que me permite controlar la temperatura en todo momento. También se pueden usar zócalos para estos, pero es un engorro si son demasiados transistores.

En cuanto a los transistores yo los selecciono. En este caso compré unos 30, son baratos y no esta de más tener en nuestro taller DIY repuestos varios. Les mido la ganancia (hFE) y en este caso escogí los 13 con ganancias similares. Descartando los valores excesivamente altos como los bajos. Así nos aseguramos una ganancia equilibrada en todas las etapas, que luego llegan sorpresas.

Sobre la manera de colocar las LDRs he probado a encararlos a la lámpara con un resultado un poco brusco en el efecto final y luego he optado por colocarlos como en el modelo original.

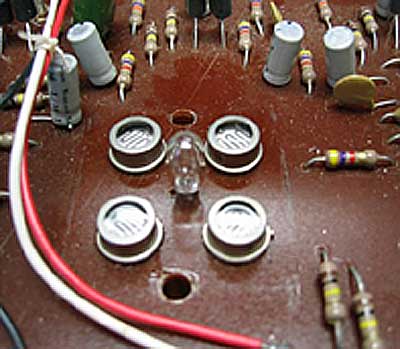

Foto del original.

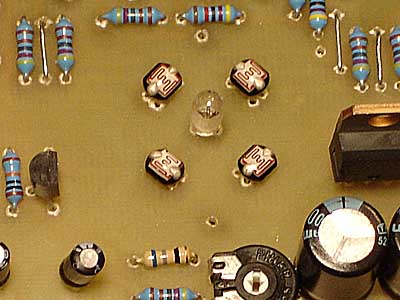

Así los he puesto.

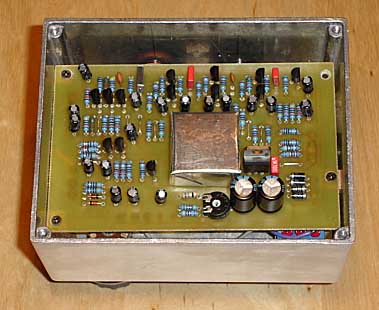

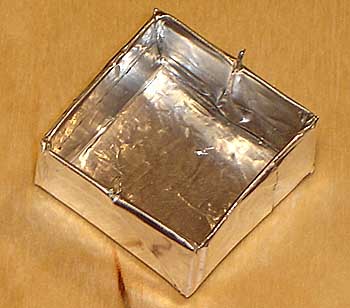

El conjunto de LRDs + Lamp va cubierto por una cajita metálica en el original. Yo la he sustituido por una hecha a medida en cartón y forrada de papel de aluminio adhesivo, el resultado es perfecto:





Tapa de papel de aluminio.

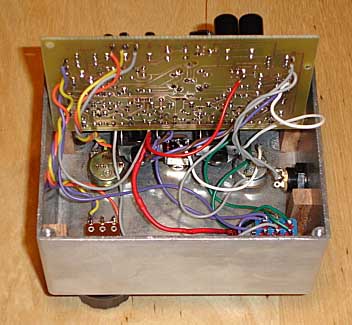

Con el resto hay que tener mucho cuidadito con que todo quede limpio y bien conectado. Asimismo pondremos cuidado en los cableados de los potes tal y como viene en el layout.







Aquí tenéis la Lista de Componentes.

Puesta a punto

Una vez revisado todo, queda el tema de la alimentación. Nos hace falta un transformador en Alterna que nos de un rango de 16-18 voltios. La rectificación y la estabilización la hace ya en la propia placa. He experimentado esto a fondo, y también funciona con 14 voltios rectificados. Por encima o debajo de estos valores no funciona correctamente.

Primero comprobamos los voltajes del esquema arriba propuesto (en rojo) y luego con la tapa de los LRDs + lamp puesto, conectamos el ampli y la guitarra y vamos moviendo el trimer de 220 ohmios hasta que el efecto sea suave y profundo, más o menos a nuestro gusto pero sin pasar de los 12 voltios en las patitas de la lámpara. La podemos fundir. No esta de más disponer de repuesto.

Si no funciona…. pues a revisar todo.

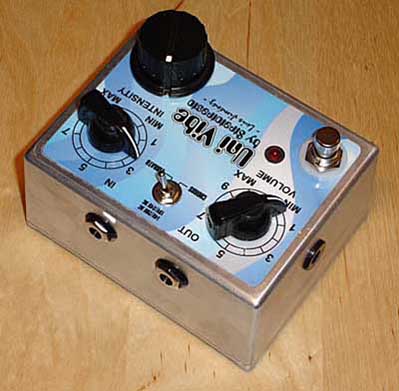

El efecto original era controlado con el pie con un pedal parecido a un wah. Nosotros lo hemos sustituido por un botón de control exagerado para poder controlarlo con el pie. Con un poco de práctica se acciona sobre él con facilidad. Feliz proyecto.





Para saber más de este proyecto: Univibe en el foro guitarristas.org
