Tube Screamer TS-808
|
Cuando conocí esta página, allá por Julio del 2003, éste fue el primer proyecto que aparecía. No me había decidido a montarlo hasta ahora y he preferido dedicarme a otros proyectos más fiables. Con "fiables" me refiero a lo que supongo que os pasará a más de uno (o una, porque a todo esto, ¿hay alguna tía interesada en esto del pedaleo y que además toque la guitarra? Sería una sorpresa agradable, la verdad). Cuando encuentro muchas variantes del mismo efecto, diseños de placas que van desde las hechas con esas que vienen ya perforadas hasta las hechas en dos trozos que luego hay que unir entre sí, comentarios sobre el circuito en el que ponen alguna de sus partes a vuelta de perejil (como pasa con el control de tono del Tube Screamer), todos estos factores me crean una gran inseguridad ciudadana.
Lo mismo me ocurría con el Big Muff y el Phase 90: hay por lo menos dos variantes de estos efectos en la red. La diferencia con el Tube Screamer es que tengo los originales del Big Muff y del Phase 90 y eso me permitió, cuando los cloné en su día, tener elementos fiables de comparación. El Tube Screamer original no lo tengo.

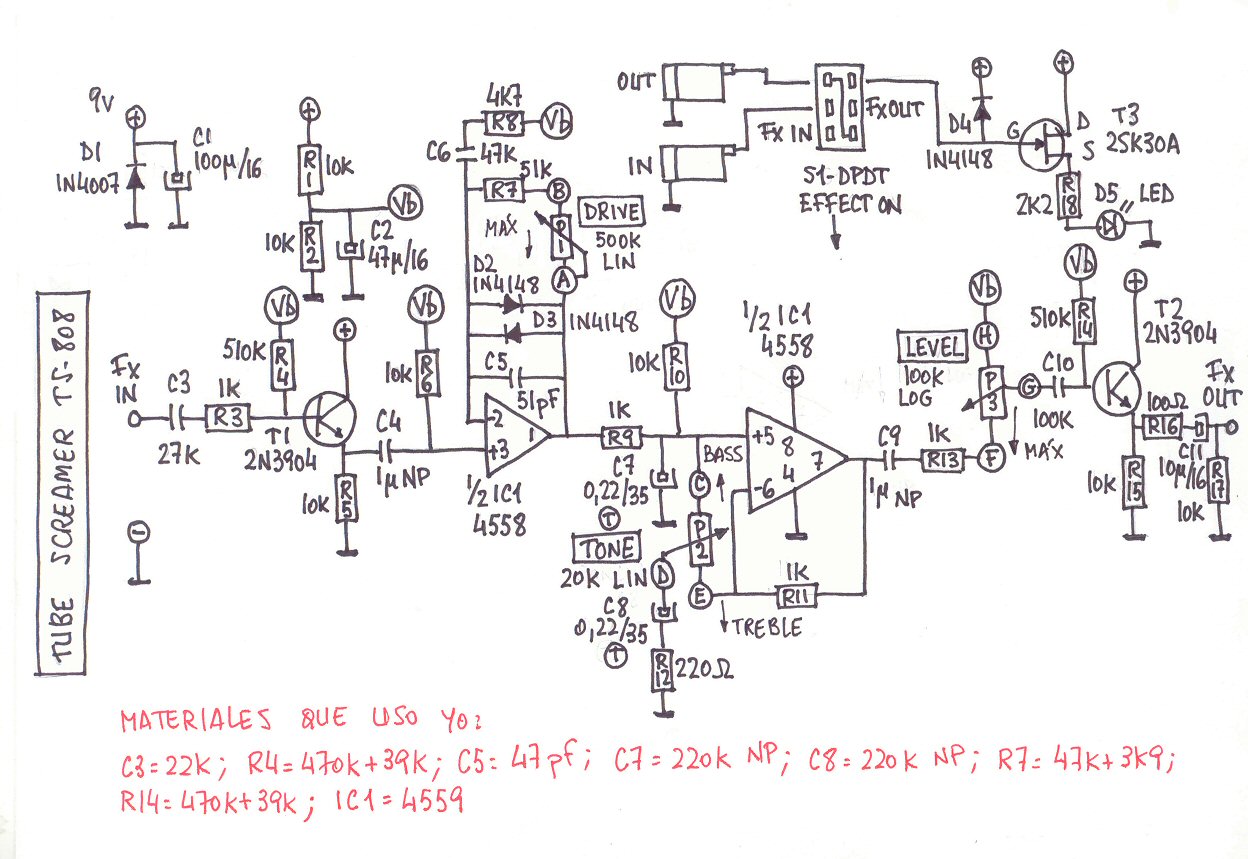

Con todo esto que os cuento quiero decir que hay quizás un cierto exceso de información sobre este efecto. El esquema que reproduzco está basado en el de Jack Orman (supongo que a él no le importará ya que creo que, de todos modos, no es el creador de este circuito) aunque también he seguido las indicaciones de R.G.Keen (he puesto los condensadores del control de tono de 220K no polarizados y el pote de 20K lineal).
La principal diferencia está en la resistencia que tengo numerada como R8: Orman la envía al punto de tensión media (unión de R1 y R2 que tengo nombrado como "Vb") y Keen la envía a masa. Esto no supone en principio diferencia alguna en el sonido, como os explica muy bien el Calambres, pero es imprescindible que esté conectada al punto de tensión media si pretendemos puentear C6 para variar la respuesta tonal del circuito.
Hablamos de una serie de modificaciones que sugiere Jack Orman en su página de AMZ. Consisten en variar el valor de ese condensador entre los 47 nF originales y 1uF (no polarizado o con el polo positivo hacia el punto Vb) para obtener diferentes respuestas de tono. Incluso sugiere una modificación consistente en puentear C6 con un DPDT que, al mismo tiempo, encienda un led bicolor que indique si estamos en posición "normal" (circuito original) o "flat". Todo esto lo tenéis muy bien explicado (en perfecto inglés) en AMZ.
Yo he pasado de toda esta serie de modificaciones por una razón bien sencilla: el circuito original ya lleva tres potenciómetros y la caja Retex 413 (que es la que suelo usar) quedaría un poco justa para andar poniéndole más controles. No obstante, el que quiera experimentar y disponer de mayor riqueza de sonidos siempre puede utilizar una caja más grande. A mí me gusta cómo suena el original y por eso no le he hecho las modificaciones que os cuento.

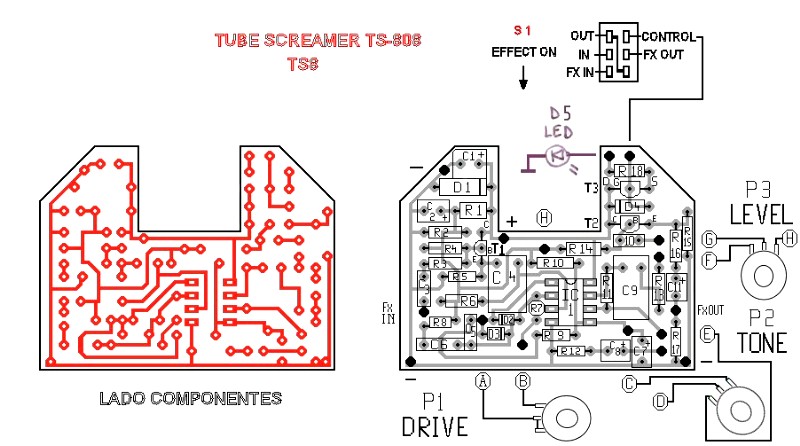

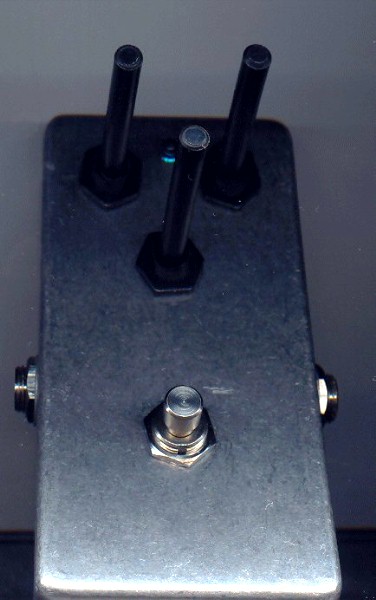

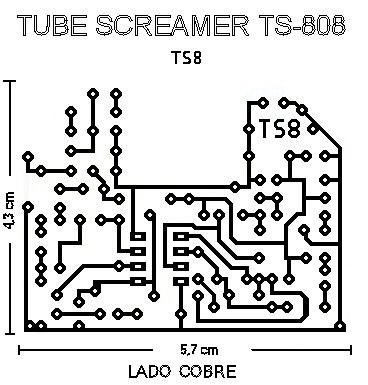

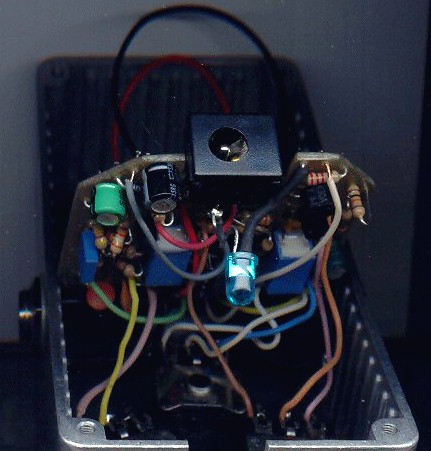

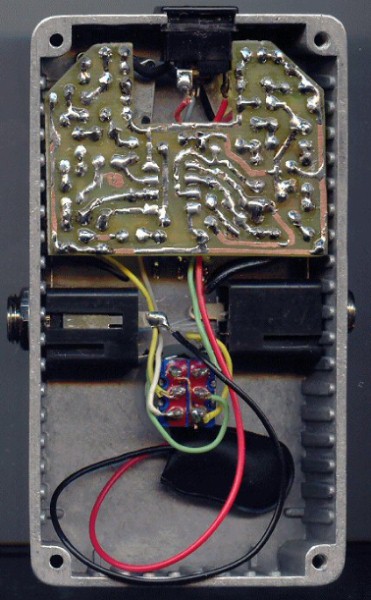

El caso es que, como digo, me he decidido y he montado dos unidades, una para un amigo y otra para mí. He diseñado la placa para que quepa dentro de la cajita Retex y le he incorporado el True Bypass Millenium. Podéis apreciar en las imágenes el hueco que dejo siempre para que quepa la toma de alimentación. En cuanto al operacional, por consejo del Calambres he optado por el 4559. En ELHECA, en Valencia, no hay ninguna dificultad en conseguirlo, pero es un poquillo caro. He probado el 4558 y el LM833N y también suenan estupendamente. Cremita pura. Le he puesto también el diodo 1N4007 como protección contra inversión de polaridad y he añadido el condensador C1 para filtrado de alimentación. Lo tenéis todo al pie del esquema del circuito.
En definitiva: os aseguro que el circuito funciona perfectamente, como todos los que me ha publicado el Calambres. Tiene un sonido cremoso/delicioso y los materiales son muy fáciles de conseguir (salvando, naturalmente, el asunto del DPDT, siempre problemático).

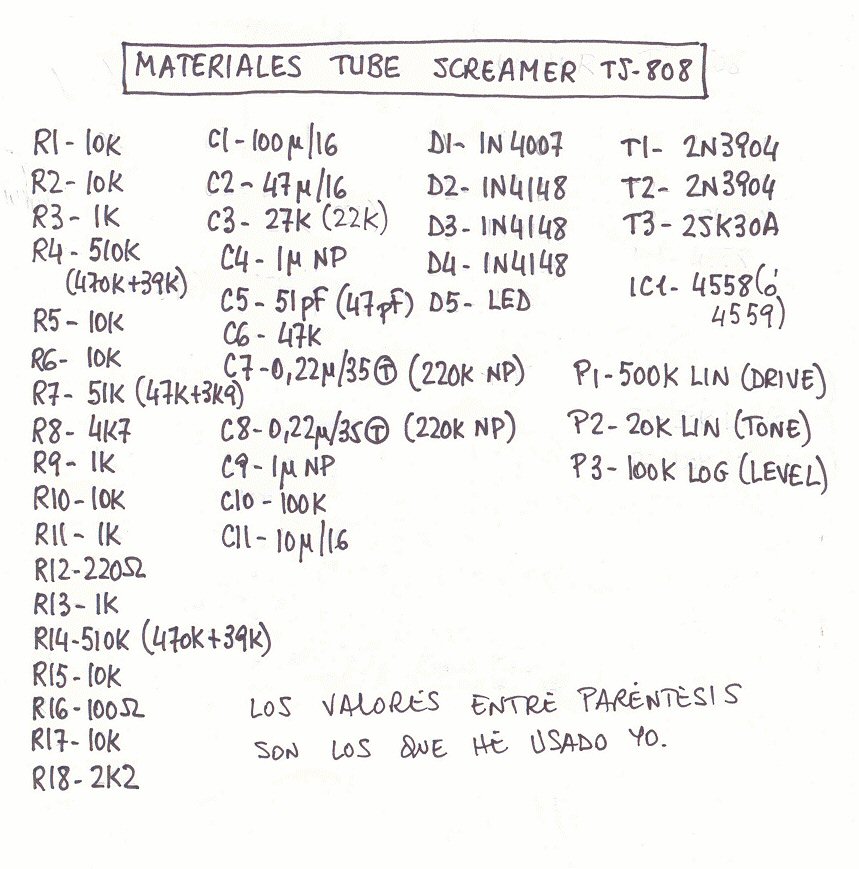

La lista de materiales la tenéis aquí.
Y eso es tó, eso es tó, eso es todo, amigos. Que lo disfrutéis con salud y, como siempre, gracias por dejarme colaborar.
©Miguel Badía
|
