Trémolo LEDs
|
Prototipo del Trémolo-LEDs
A ver si esto os gusta. Se trata de un hermoso pedal de Trémolo. Produce una variación rítmica en el volumen de la señal, sin llegar a cortarla del todo. No varía el tono de la nota (como la palanca del puente de la guitarra) ¿Eso es trémolo o vibrato? Me da igual. Llamadlo como os plazca.
Ya sé que hay muchos esquemas de trémolos rodando por la red, pero éste tiene algunas características que lo hacen (al menos para mí) el más interesante. Por ejemplo, en vacío no hace ruido. No se oye ese molesto tac tac rítmico con el que nos regalan algunos pedales profesionales mientras nos estamos pensando qué acorde quedaría mejor. Porque ésa es otra. No se trata de un clon de ningún efecto comercial. Quizás eso os corte y penséis que no va a valer la pena. Allá vosotros. Yo os aseguro que el que lo monte no quedará decepcionado, y si es así, que les eche la culpa a los de Pisotones por publicar este artículo. El esquema lo saqué de una revista de electrónica del año del catapún (no sé si era Radiorama, Elektor o alguna de ésas). Por cierto, ¿dónde se habrán metido aquellos tipos que publicaban esquemas de pedales? La verdad, algunos artículos tenían resultados bastante decepcionantes, pero otros (como éste) eran cojonudos. Otro de los atractivos del montaje es la facilidad para conseguir los componentes y lo bien que salen de precio. Que nadie se asuste por los transistores 2SK30A. Podéis usar el 2N3819, que tiene, además, el mismo encapsulado. Sin embargo para T1 conviene usar el 2N3819, pues con el 2SK30A se produce una bajada de ganancia muy evidente cuando se compara con el otro.

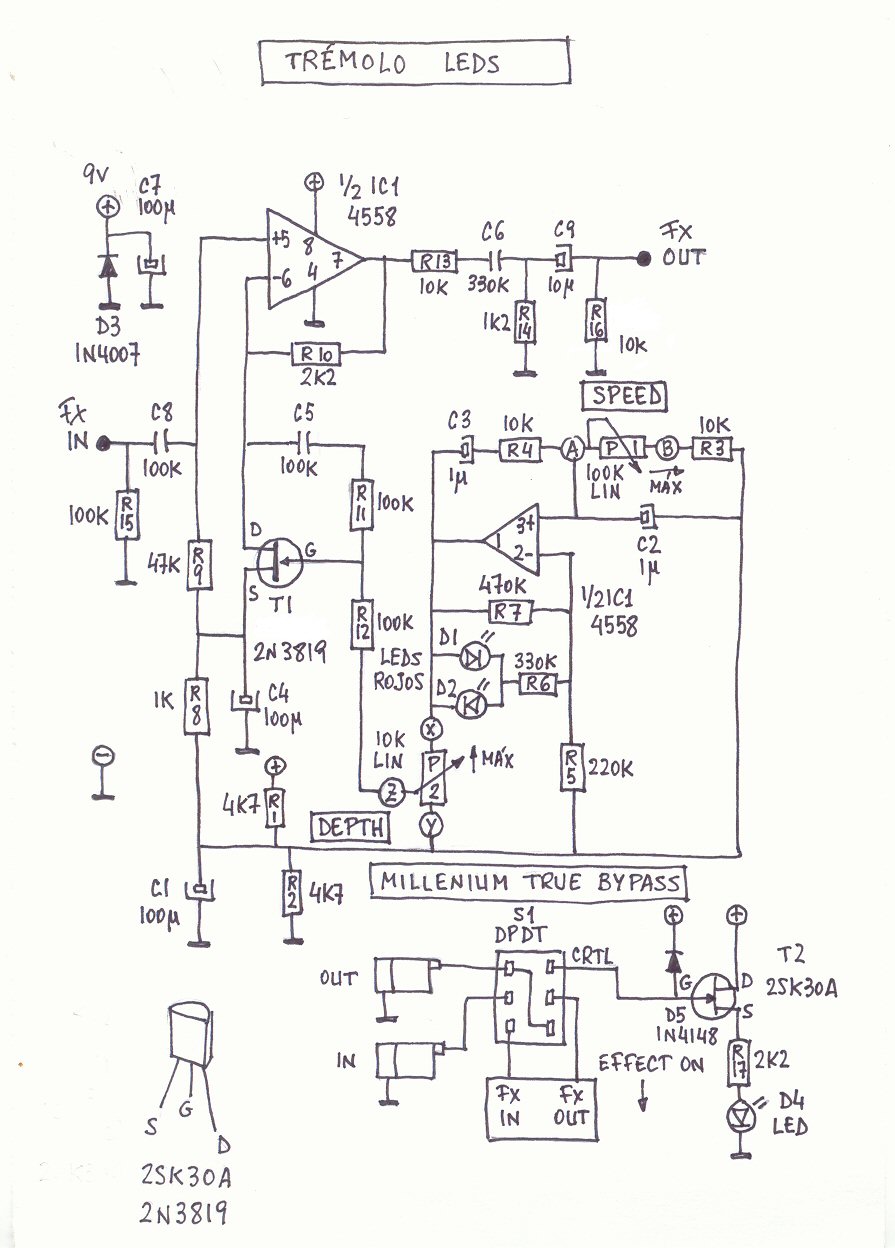

Vamos a ver un poquillo el circuito. Todos los trémolos que he visto funcionan de una manera similar (excepto los que están basados en integrados de la serie MN3xxx, pero éstos son otro rollo). La señal de la guitarra pasa por una etapa amplificadora o adaptadora de impedancias o lo que sea y, en un momento determinado, se ve afectada por la variación producida por un oscilador. Entre los componentes veréis que hay dos diodos LED. De ahí el nombre que le he puesto al circuito. En la lista de componentes no he puesto que pueden ser de 5 mm o de 3,5 mm (da igual) pero sí que he puesto que deben ser rojos. ¿Por qué? Pues porque así venían en el esquema original. Podéis probar con otro color pero si es por las lucecitas olvidaos porque, curiosamente, no se encienden nunca aunque el oscilador esté en marcha. El efecto sobre la señal de la guitarra puede ser más o menos intenso (pote P2-DEPTH) y la oscilación más o menos rápida (pote P1-SPEED).
No soy muy partidario de proponer modificaciones en los circuitos que funcionan perfectamente, pero voy a hacer una excepción aquí por si alguien tiene ganas de experimentar. La resistencia R14 (de 1K2) es la responsable de comerse gran parte de la señal que entrega el integrado. Podéis probar a aumentarle un poco el valor. El circuito entregará más señal pero es posible que se nos cuele el ruido puñetero del oscilador. Digo esto porque algunos amiguetes me han comentado que el efecto recorta el volumen y las frecuencias más altas. No lo discuto, pero tal como está es una verdadera delicia para el oído.

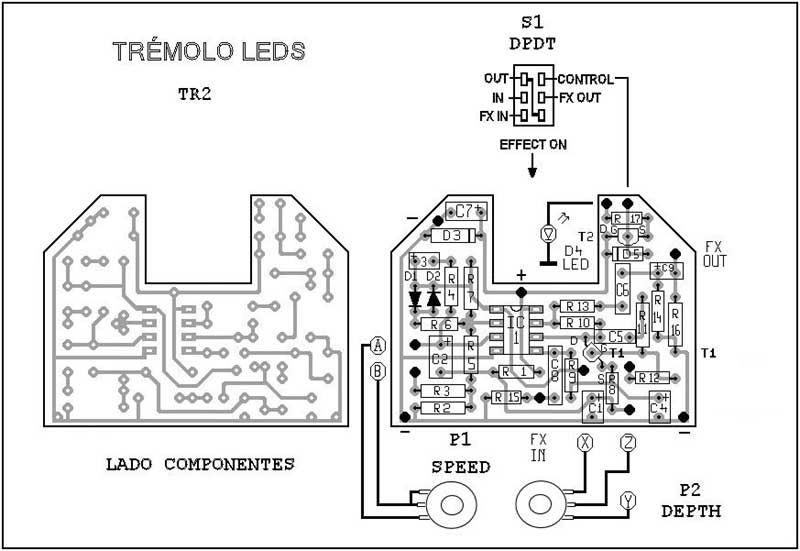

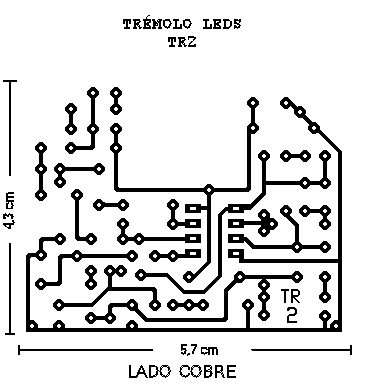

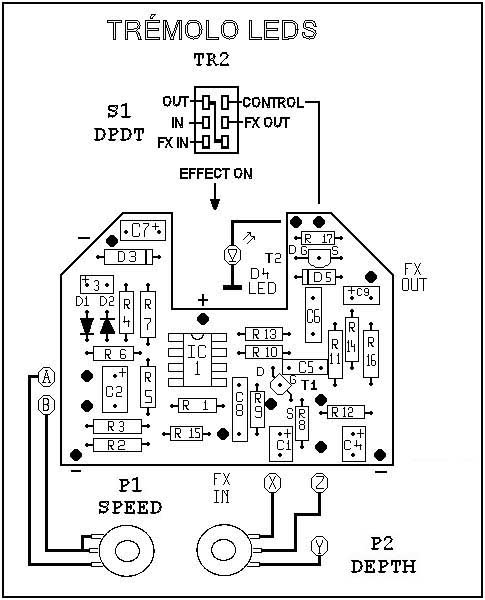

Para evitar dudas con el tamaño de la placa, os adjunto el fotolito a tamaño real y con acotaciones para enviar directo a la impresora.

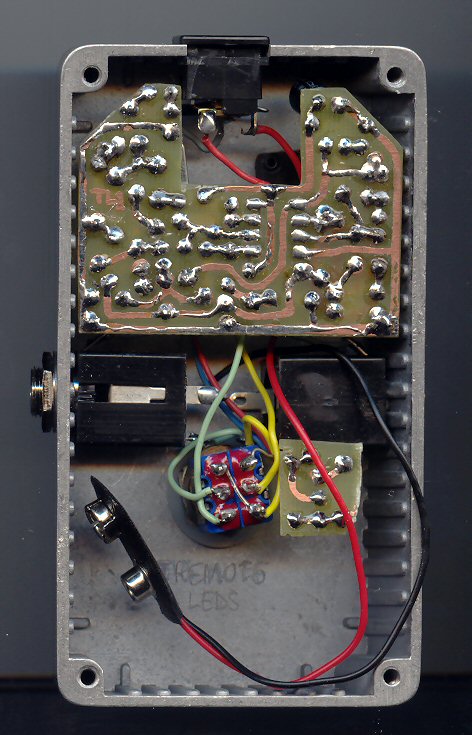

En esta foto podéis ver la toma de alimentación y el interior del pedal. Por cierto. Para sujetar el LED le sueldo el ánodo a la placa y el cátodo al mismo polo negativo de la toma de alimentación. Así queda razonablemente sujeto a la caja.

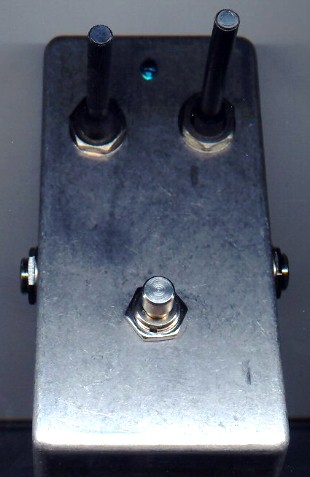

Veréis en la foto del interior de mi prototipo que junto al DPDT hay una pequeña plaquita. Contiene parte del Millenium-2 Bypass. En la placa que os presento aquí el Millenium-2 está integrado con el resto de la circuitería. Mejor, ¿no? Más sólido. En las fotos del exterior podéis ver el patético aspecto de mis pedales. Todavía están sin pintar, los pobres. Y, como no encuentro los botones que quiero para los potes, todavía no les he cortado las cañas.
Me he dado cuenta de que con algunos amplificadores de entrada muy sensible el circuito satura levemente. Si os ocurre, cambiad R13, de 10K por 12K. Con eso será suficiente. Si queréis un trémolo más cálido y menos agresivo, sustituid el integrado 4558 por un TL022.

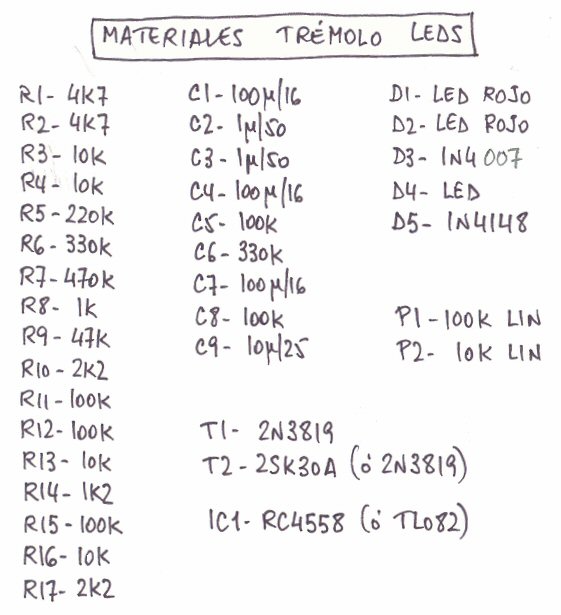

Por último, aquí tenéis la lista de materiales para este proyecto.
Y creo que eso es todo. Si alguien tiene algún problema, en el foro nos veremos y procuraré ayudarle.
