Construcción de las placas para los tres amplificadores

Las hice a partir de placa normal de baquelita para circuito impreso. No nos fué fácil conseguirla sin que tuviese un lado con cobre, así que una vez cortadas, las ataqué con cloruro férrico para eliminarlo del todo. Queríamos hacer algo similar a lo que Fender hizo con el Champ original con ojetes de latón. No pudimos encontrar ojetes del tamaño exacto del original así que tuvimos que optar por unos algo más grandes. A continuación explico con fotos todo el proceso:

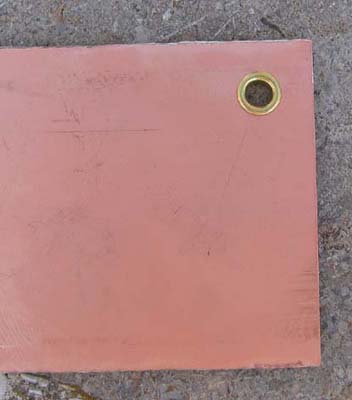

Prueba de colocación de ojete en placa. Aquí se aprecia que aún llevaban cobre en un lado.

---

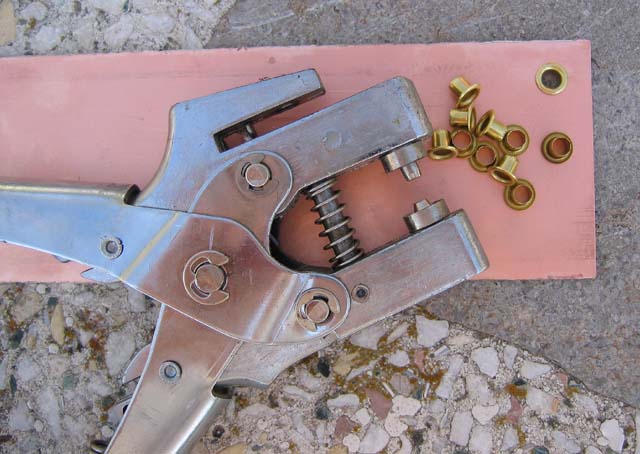

Herramienta utilizada. Es muy común y barata.

---

Como no se llegaba a los tres agujeros centrales de la placa

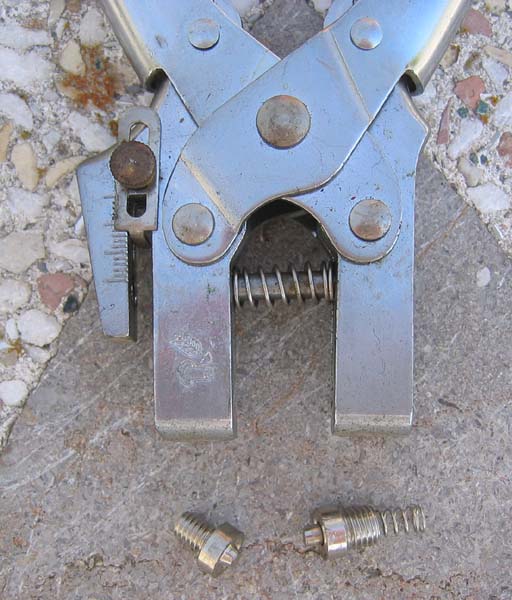

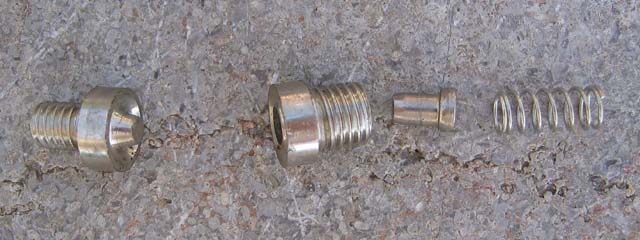

hubo que desmontar la pinza y hacerlo a mano con un martillo....

---

...aunque hay unos "blisters" de ojetes que ya traen su herramienta de colocación.

---

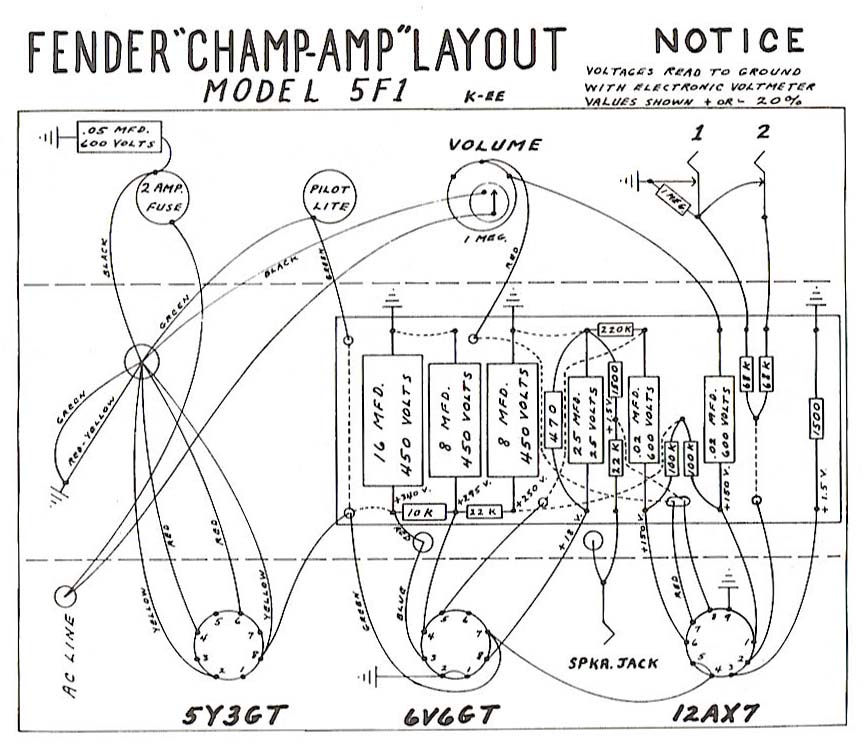

Este es el esquema de posicionamiento del Champ 5F1.

---

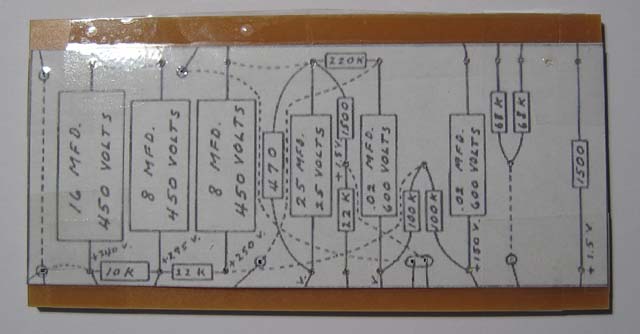

Una vez impreso a tamaño real se fija con cello a las tres placas, apiladas entre sí....

---

....para así poder taladrar bien.
Estos ojetes requiren una broca de 4.5mm. Un poco grandes.

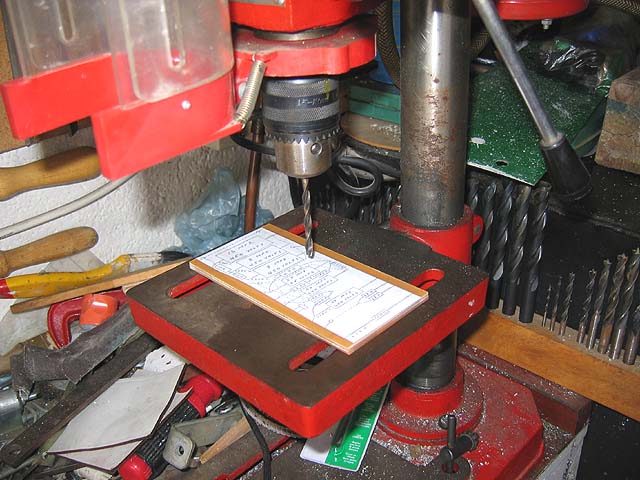

Fíjate que se ven las tres placas superpuestas para así hacer todos los taladros de una sola vez.

---

Este es el resultado una vez he puesto los ojetes

---

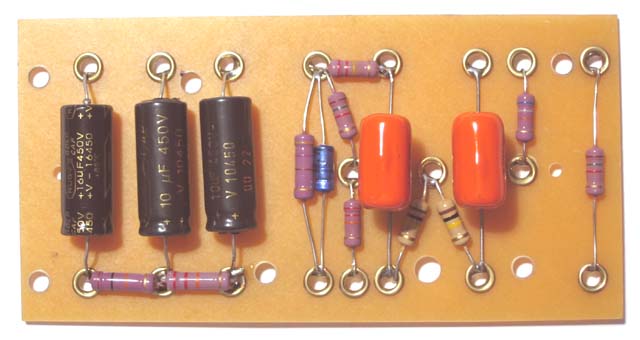

La placa una vez soldados los componentes.

El agujero que está entre las dos resistencias de 100K en "V" invertida es un poco más grande porque por él han de pasar varios cables. El agujero "libre" que hay arriba a la derecha es por si queremos poner la modificación "Fat" lo que lo convierte, más o menos, en un 5E1. En estas fotos aún no está instalado pero al final se decidió que era una opción muy interesante y lo incluímos.

Los dos agujeros pequeñitos son para los separadores que fijarán la placa al chasis.

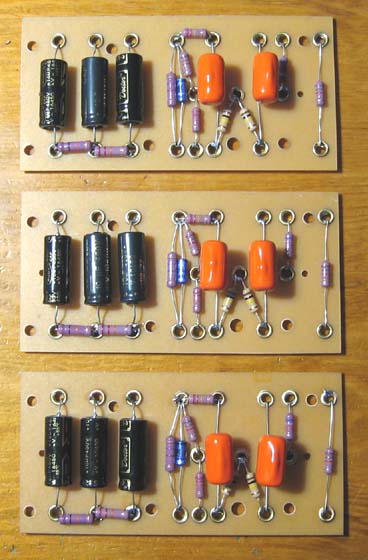

Tres eran tres... y las tres eran buenas

---

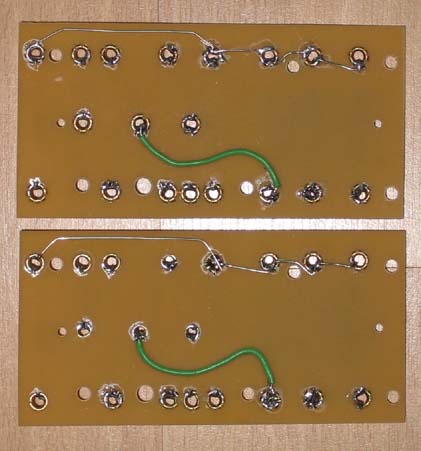

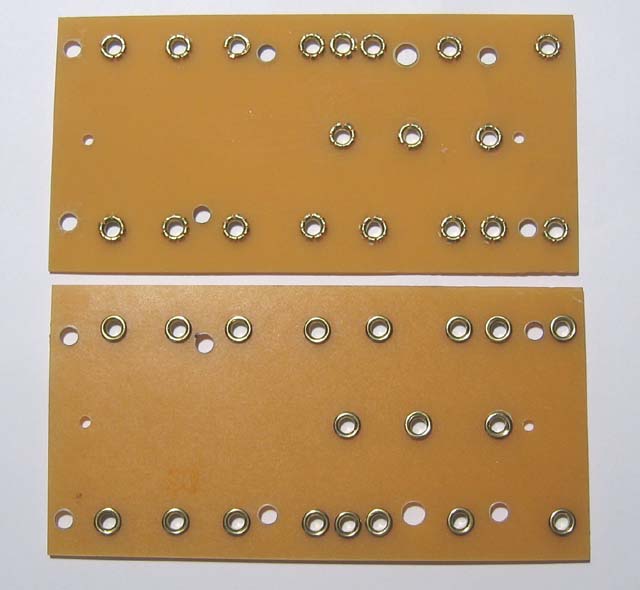

Trasera de dos de las placas.

---

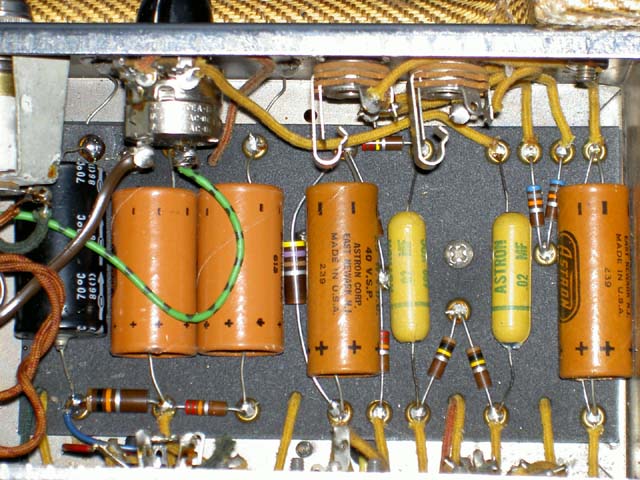

Este es el circuito original del Champ de Lapsteel.
Fijáos que está completamente original excepto el condensador de 16uF Negro de la izquierda que hubo que cambiarlo.
El condensador grande de la derecha y que no va en las fotos anteriores es lo que acabo de contar que añadimos posteriormente como función "Fat".
Es idéntico al otro condensador electrolítico azul (25uF 25V) que aparece en las fotos de nuestras placas.

---
