Rebote Delay 2.5

Hace mucho tiempo que tengo el esquema de este circuito. Está en www.tonepad.com con el excelente diseño de Francisco Peña. Incluso tenía varios integrados PT2399 adquiridos en su día con vistas al futuro. Sin embargo, no me había decidido a montarlo. Me daba pereza rediseñar la placa para meterla en una de mis cajitas Retex i413. Hace un par de meses me dejaron un ejemplar estropeado. Después de repararlo (tenía los tres integrados estropeados y alguna cosilla más) y, aprovechando las vacaciones, me puse al tajo y conseguí que todo encajara en la caja (valga la redundancia)

Esquema

En mi versión he añadido el Millenium True Bypass y el diodo de protección contra inversión de polaridad (por cierto, creo que la causa de la avería del aparato que cayó en mis manos fue precisamente ponerle la pila al revés) Para el diseño de la placa no he necesitado ningún puente. Veréis que hay dos condensadores (C18 y C19, de 47mF/16v) conectados en paralelo. Supongo que podrían sustituirse por un solo condensador de 100mF/16v, pero como tenía sitio, he preferido dejarlo como venía en el esquema original.

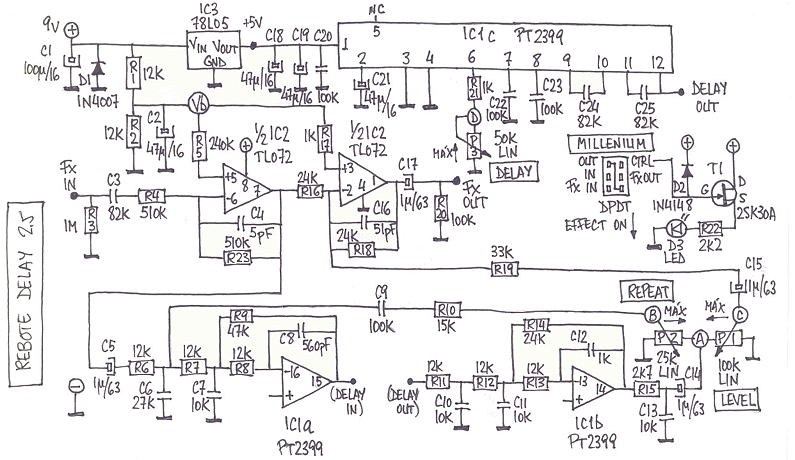

Esquema del Rebote Delay.

Hay algunos componentes puñeteros, como las resistencias de 510K, 24K y 240K y los condensadores de 27K y de 82K. Y, sobre todo, el integrado PT2399. Yo lo he comprado todo en www.musikding.de, donde tienen de todo (conmutador DPDT, potenciómetros Alpha, cajas Retex de todos los tamaños, botones para los potes, etc.) Algunos de esos componentes se pueden sustituir por combinaciones de componentes comunes sin ningún problema. Así, para las resistencias de 510K podemos poner en serie 180K+330K; las de 24K por 12K+12K y la de 240K por 120K+120K. Con los condensadores, lo mismo. El de 27K se puede sustituir por 22K+4K7 y los de 82K por 47K+33K. Un inciso. Cuando hablamos de 82K en un condensador, como ya debemos saber, queremos decir 82 Kilopicofaradios, o sea, 82 Kpicos, o sea, 82 nanofaradios (82nF)

Placa y fotolitos

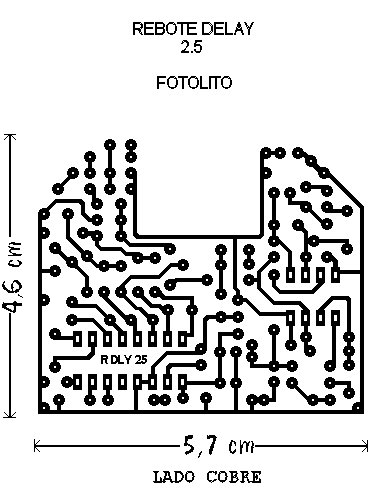

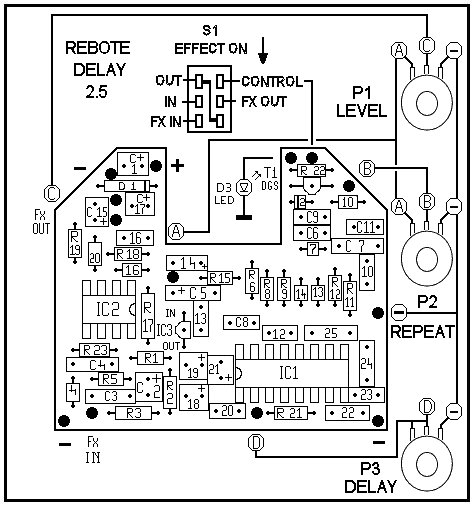

Fotolito y placas guía del Rebote Delay.

Construcción práctica

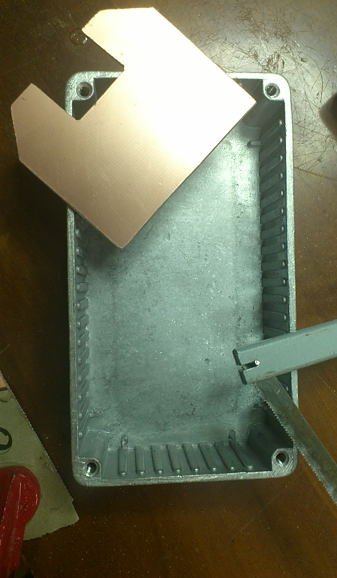

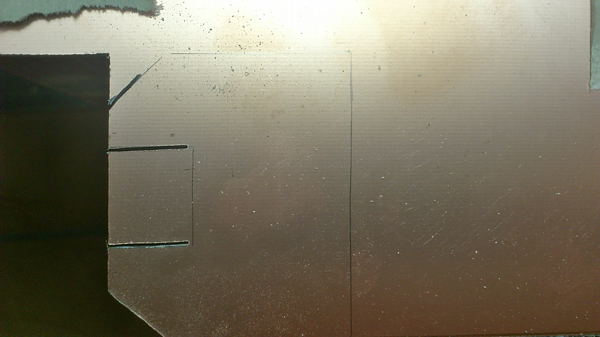

Primero, dibujar el contorno usando una plantilla y recortar la placa..

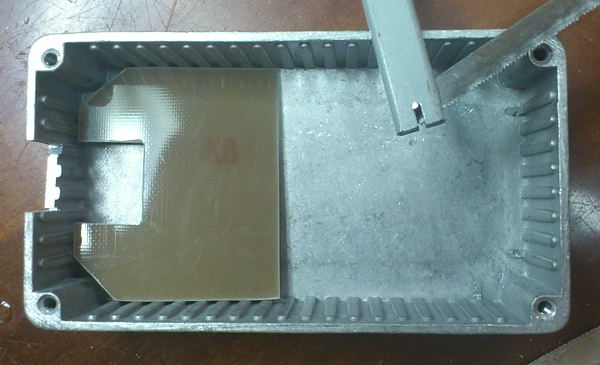

Una vez cortada y limadas las rebabas, la presentamos para asegurarnos de que entra.


Tiene que entrar hasta el fondo. Observad que he quitado unas pestañitas que lleva la caja Retex.
Un incordio. Si no las quitamos, la pila tropieza con ellas.

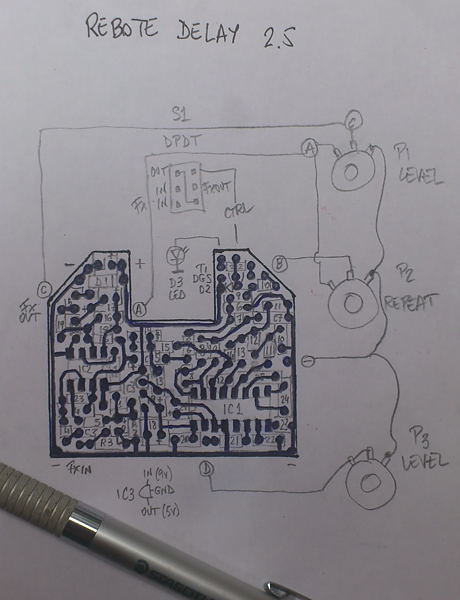

Aquí veis el diseño en papel que uso como guía. Hay un errorcillo: P3 es Delay y no Level.
Luego lo corregí


Preparado para copiar las pistas a lápiz sobre el cobre.

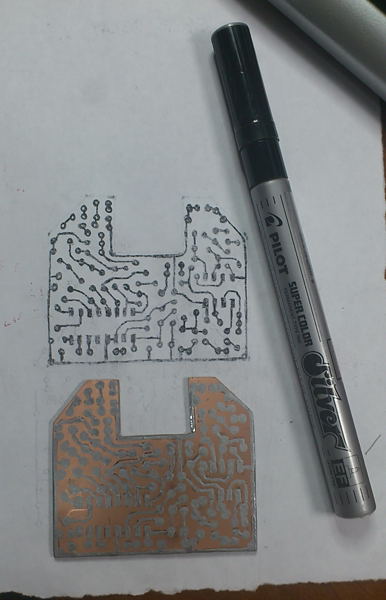

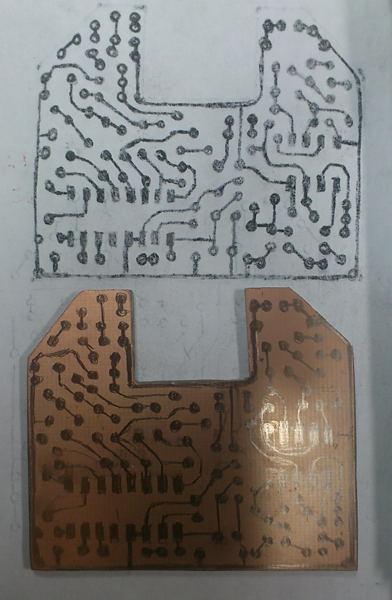

Listo. Ahora, a repasar con el rotulador. Para las patillas de los integrados uso una plantilla.


Uso un rotulador permanente PILOT Super Color Silver de 0,5mm.

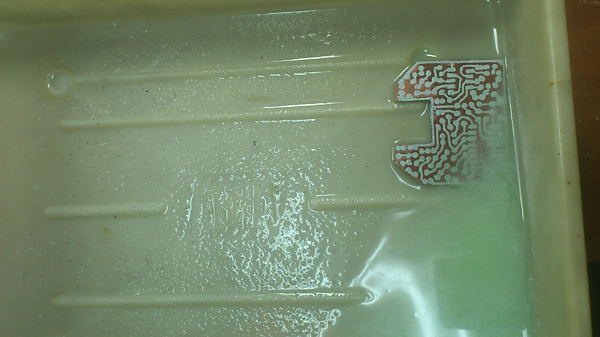

Cubeta preparada con el atacador rápido. Pinzas de plástico, que las metálicas se corroen.


El atacador, atacando.

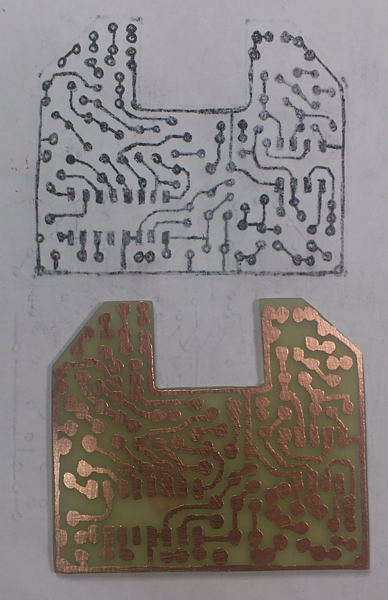

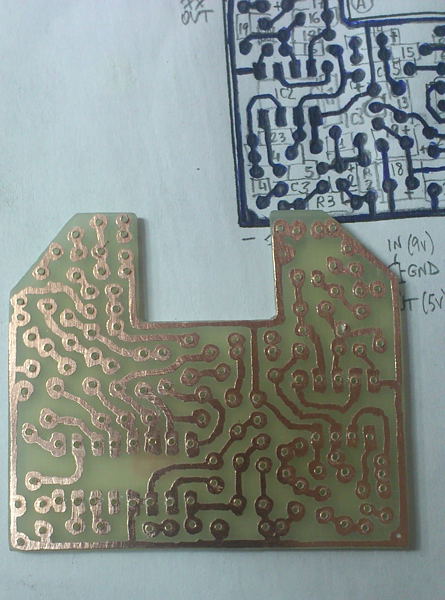

Una última comprobación de que las pistas están bien antes de taladrar la placa.

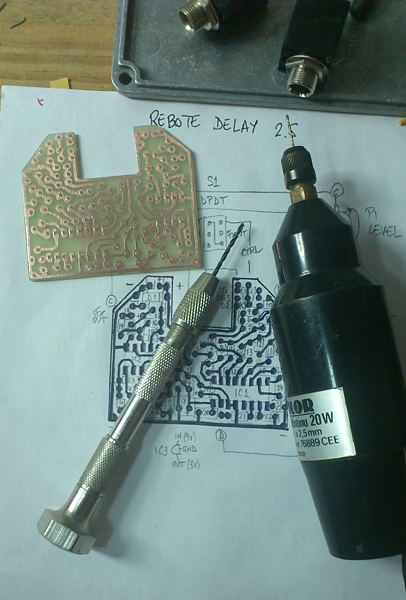

Antes de usar la taladradora eléctrica marco los agujeros con un taladro manual. Este pequeño detalle
facilita muchísimo el taladrado definitivo ya que se evita que la broca patine sobre el cobre.


Uso una broca de 0,8 mm.

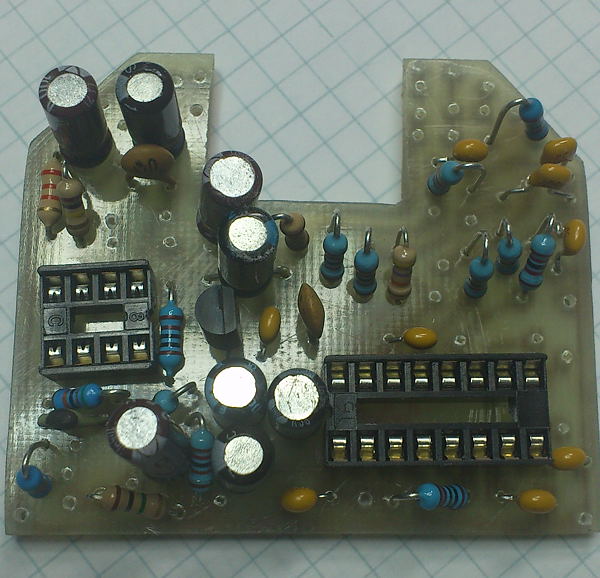

La placa ya está lista para empezar a soldar componentes. Primero, los zócalos de los integrados.


Luego resistencias, condensadores. Por último, diodos y transistores.

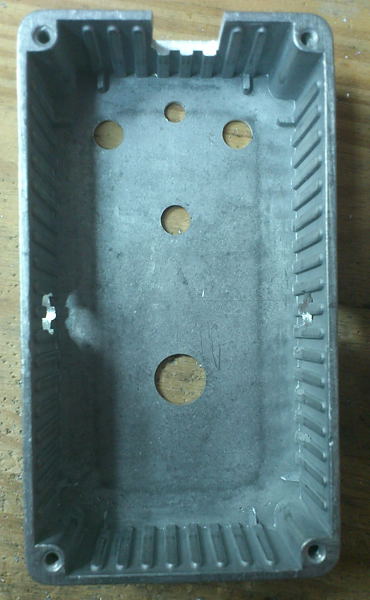

Uso una plantilla para marcar la posición de los agujeros en la caja.


El hueco para la base de alimentación es lo más laborioso. Exige taladro y lima.


Coloco los distintos elementos en su hueco para asegurarme de que todo entra bien.

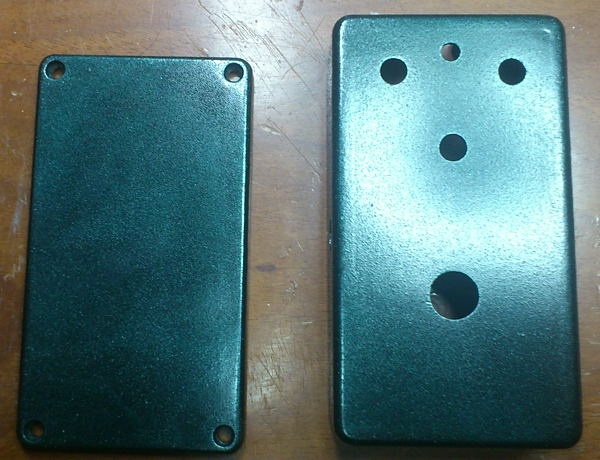

La caja, ya pintada. Uso esmalte metalizado Titanlux en espray.

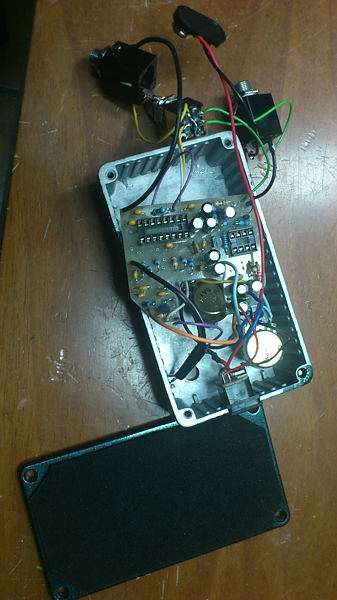

Todavía me faltaba recibir algunos componentes. En la base uso goma autoadhesiva antideslizante.

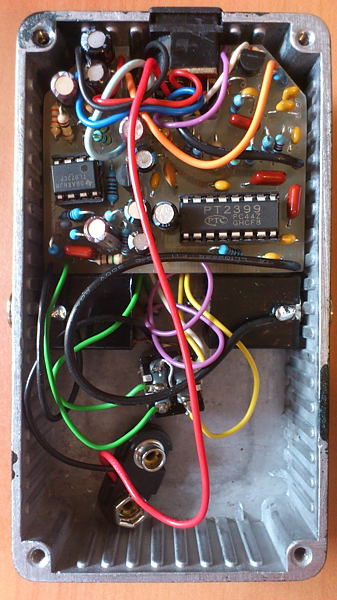

Interior del montaje acabado.

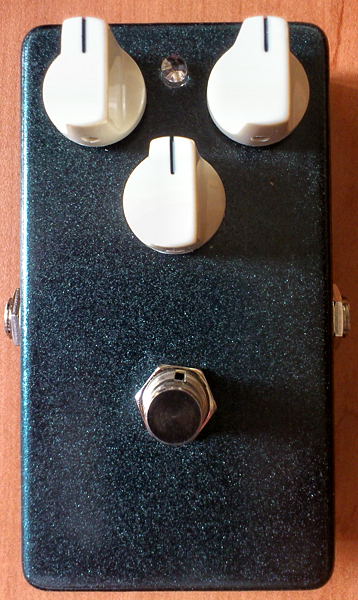

Vista exterior.
Al llegar aquí siempre se me plantea el problema de la rotulación de la caja.
Con los letreritos estropeo sistemáticamente el acabado tan bonito que tiene ahora.

En cuando al rendimiento del aparato, no nos engañemos. No es un eco digital ni mucho menos. Hace lo que tiene que hacer y punto. Analógico, ruidosillo en las repeticiones, etc. Ideal para sonidos vintage. Estupendo también porque es muy fácil de construir y por cuatro duros tenemos un eco que funciona perfectamente.

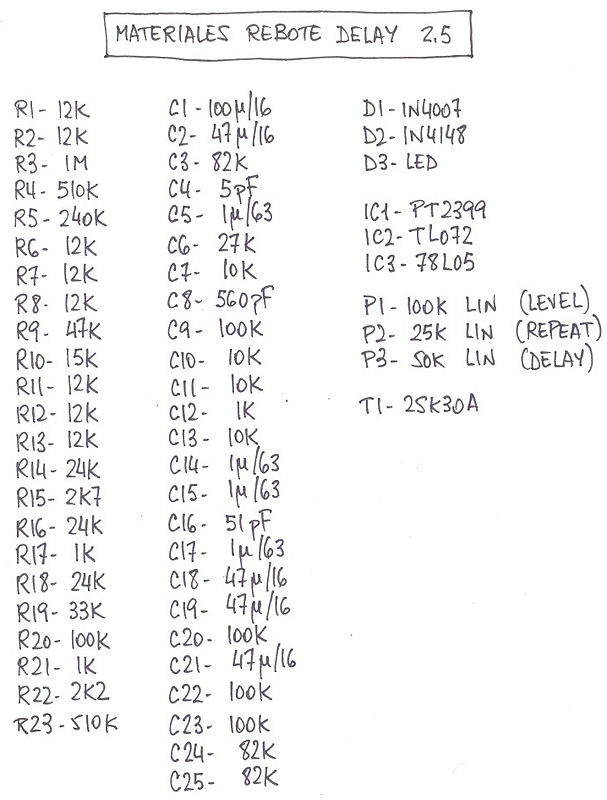

Por último, aquí tenéis la lista de materiales para este proyecto.

Y creo que eso es todo. Si alguien tiene algún problema, en el foro nos veremos y procuraré ayudarle.
