Pues nada, chavales!
Nos vamos a engorilar, y tó embrutessios nos vamos a hacer un MXR-Phase 90, que MOLA!
Es
un efecto usadísimo, probablemente de los Phasers mas usados. Escuchad
"Have A Cigar", del disco "Wish You Were Here" de Pink Floyd para
haceros una idea exacta de como suena.
Para empezar es un proyecto calificado como dificil, pero por que? No es mas que una placa y componentes, vamos, lo de siempre, no? Pues si y no. La dificultad aqui radica en que el diseño este utiliza 4 etapas con JFETs, y estos FETs deben ser emparejados (o "matched", como dicen los guiris). Mande? Vale, un poco de chapa teorica:
Los JFETs son una especie de transistores, pero en vez de base, collector y emitter, las patitas se llaman drain, source y gate, y se comporta como una resistencia variable dependiendo de la corriente que le suministra el gate. Los JFETs pueden ser "n" o "p". Los que vamos a usar en este proyecto son "n", y se ve porque en los esquemas es con la flecha que ENTRA en el circulo, y en los "p", la flecha SALE. En los "n" la corriente va del drain al source, y en los otros al reves.
La historia es que es muy dificil hacerlos consistentes, y entonces los propios fabricantes te dan unos margenes, dentro de cada modelo, enormes. Por ejemplo, para un mismo modelo, para que se comporte como circuito abierto, hay que suministrale entre -3.2V y -7.5V. Joder con la tolerancia, eh? Entonces lo que hay que hacer es coger un huevo de ellos y compararlos, y encontrar (en nuestro caso) cuatro que esten en los mismos valores, y esos seran emparejados.
Bueno, y como lo hacemos?
Opcion 1: La mas aburrida y cara. Comprarlos. Preparad 30 eurazos
solo para 4 piecillas. Ademas por internet, porque en una tienda os van
a poner cara de haba.
Opcion 2: Compararlos nosotros. Con dos cojones! Para ello, el
insigne, venerado y santificado R.G. Keen, ("Kinito" para los amigos),
nos ha preparado un esquemilla muy vacilón, y con el y un tester,
podemos ir pinchando JFETS y midiendolos.
Lo primero, conseguir
los FETs. Donde los venden? Bueno, en Madrid yo he preguntado en un
monton de tiendas y el 2N5952 no lo tienen en ningun sitio, y al final
he encontrado 2N5485 (que sirve perfectamente) en DIGITAL S.A., en la
calle Pilar de Zaragoza nº 45, metro Diego de Leon. Son jodidos de
conseguir estos putos FETs...
El
esquemilla del comparador lo teneis en la pagina del Keen, en geofex,
no lo he puesto aqui por razones de copyright, pero el link es este. Ademas teneis mas explicaciones, en ingles, ahi mismo.
Es muy facil pasar del esquema a la placa, yo lo he hecho en una de esas con agujeritos ya hechos, y luego uniendo lo que tengo que unir.
Aqui

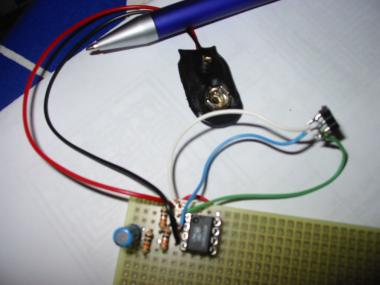

teneis una foto (un poco desenfocada, lo siento) de mi fetmatcher. Hay
un zocalo para meter los FETs, aunque he puesto otro sobre el, por
movidas de que no coincidian las patitas con donde debian estar:
En
realidad no es mas que un comparador (es un amplificador operacional
normal y corriente), que se ocupa de suministrar el voltaje suficiente
al Gate para que el JFET se comporte como una resistecia de 10k.Lo que
hay que hacer es, ir a la tienda, comprar muchos JFETs, y luego coger
cada uno, pincharlo en el zocalo que hemos puesto en nuestro
circuitillo (ojo, mirar bien que coincidan el gate en el gate, el
source en el source...), medir la tension en el Gate con el polimetro,
etiquetar ese FET (para que no nos liemos), y apuntar ese valor. Lo que
hay que encontrar es por lo menos 4 FETs que tengan EL MISMO valor. Mas
o menos (pero esto ya es cosa de estadistica) comparando 20 o 30 ya
deberiais tener 4 "matcheados".Otra opcion (lo que he hecho yo) es, si
el tio de la tienda es majete, ir con nuestro "comparador" y decirle
que nos deje un monton de JFETs y ir probando, y al final solo comprar
los 4 seleccionados.
Como mis FETs tenian un punto de comportarse como circuito abierto bastante alto, al final he tenido que poner dos zeners en serie, concretamente a mi me ha funcionado con dos de 4.7 V en serie (es bastante alto, pero es que dio la casualidad de que la remesa de FETs que pille tenian casi todos un punto de circuito abierto bastante alto), pero ya os digo, aqui no hay mas secreto que pinchar e ir probando. A la vez, hay que ir moviendo el trimmer como explico un poco mas abajo.
Con
lo que os teneis que quedar es que la configuracion optima se obtiene
probando con una combinacion del zener y el trimmer. Lo de los zeners
en serie se ve en la siguiente foto (pincha para verla mas grande):

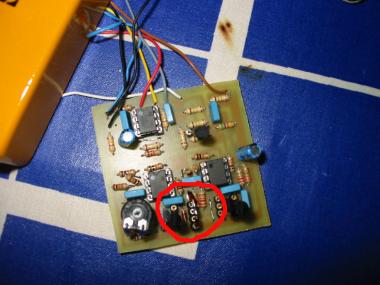

Dentro del circulillo rojo esta el zocalo (tiene 4 entradas pero por cuestiones de espacio, solo estan conectadas las dos exteriores), en el que van pinchados los dos zeners en serie. Con lo que hay que andar con cuidado es al regular con el trimmer, el "sitio" donde suena el phaser a phaser es MUY PEQUEÑO, hablo del rango del trimmer, asi que lo mejor es que alguien vaya tocando la guitarra mientras vosotros girais lentamente el trimmer hasta que... AHI! AHI! YA SUENA!! :-D Ya os digo, solo girarlo un poquito se pierde, asi que con cuidadin. He oido gente que teniendo un Phase90 comprado, lo ha abierto para cotillear un poco, ha tocado el trimmer y luego las han pasado putas para volverlo a dejar como estaba, en serio, solo moviendo inapreciablemente la mano ya cambia el sonido.
Una modificacion muy recomendable es la de quitar la resistencia de 22k que sale en rojo en la parte de arriba del circuito (ojo, quitarla, no puentearla). Yo lo he hecho y suena mucho mejor, ya que antes saturaba. Se dice por ahi que asi suena mucho mas parecido a un vintage del '74.
Os
El PCB lo pillais del pdf que esta en tonepad, porque por motivos de copyright no lo puedo poner aqui. Si quereis echar un vistazo al esquema electrónico, y como van pinchados los componentes al PCB, lo encontrareis en tonepad, aqui
Cuando
tenemos la plaquita, pinchamos todo, soldamos (atencion, muy
recomendado usar sockets para los integrados y para los FETs) y
conectamos los elementos exteriores. Yo ademas le he puesto Millenium
Bypass, para la lucecita, una resistencia pulldown, el conector para
alimentacion externa, vamos, todo lo de siempre, que esta explicado a
la perfeccion en pisotones.
Probad tambien a poner los integrados TL062, me lo recomendaron si el 072 me hacia ruidos raros y los hace, se oyen "pops" del oscilador. Creo que tienen que ver con que concretamente en mis JFETs el BIAS es muy alto. Con el 062, en mi caso, no hay pops, cosa que pasa con todos los demas que he probado. Ya os digo, dependera de los FETs que escojais.
La Caja
El
Phase90 original mide 10.8 x 5.7 x 3.1, y tenemos la caja RETEX RI413
que mide 11.2 x 6.2 x 3.1, o sea, casi igual. Queda bastante
apretadillo, y hay que ingeniarselas para meterlo, pero se puede, yo lo
he hecho. Ademas queda mucho mas cuco, es una caja pequeñita, no se,
mola.

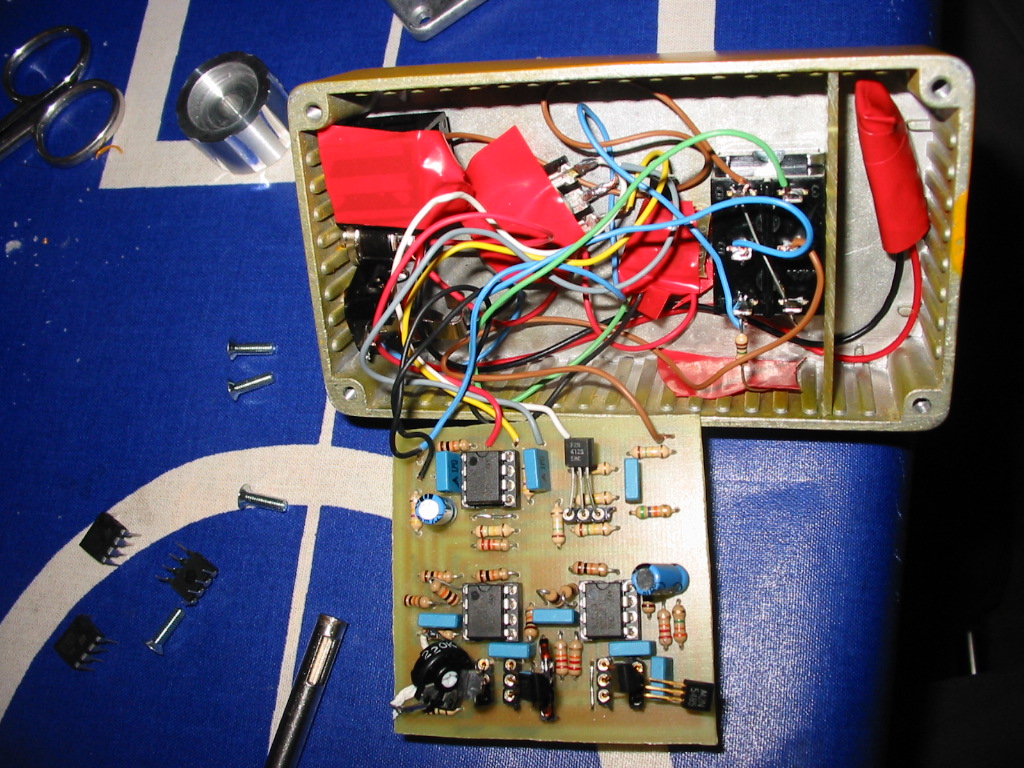

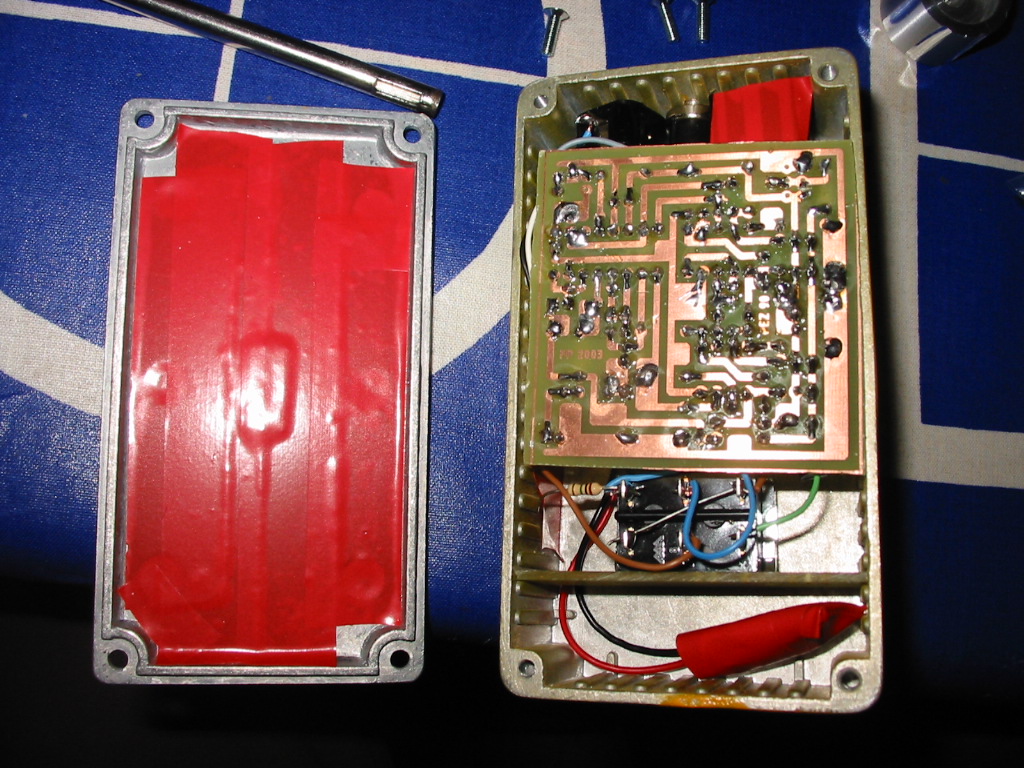

Aqui y aqui hay dos fotos de como lo tengo por dentro para que veais lo apretadillo que esta. Lo rojo es cinta aislante, para evitar cortos si las partes se tocan

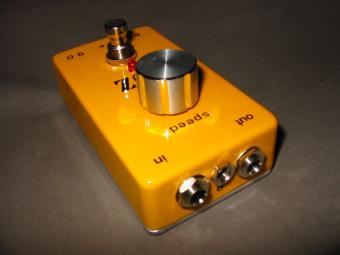

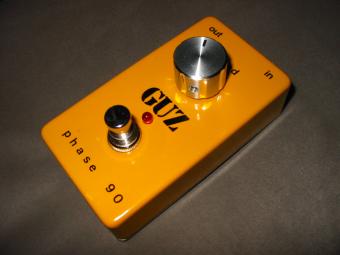

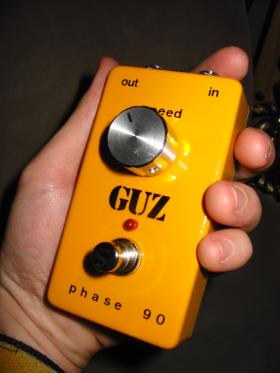

Asi ha quedado (pincha para verlo en grande):
Pues hala, animo que no es tan difícil!!!
