por Pablo Carrillo |
Bueno pues aquí vamos con un nuevo proyecto. La idea es conseguir un ampli para rocanrolear y sin quedarnos sordos. A mi juicio, porque como en todas las materias habrá diferentes opiniones y gustos, los Marshall son amplis con puro sonido a rock and roll, sobre todo el JCM-800 con su sonido Crunch cálido y cremoso.
Habréis oido hablar de él en innumerables ocasiones y supongo sabréis su gran inconveniente (o virtud dependiendo como se mire …jejejj): estos amplis originalmente llevan una etapa de 50 ó 100 watios con 2 ó 4 válvulas de potencia respectivamente, normalmente las EL-34, tipicas del sonido de los marshall. Esto es impensable para una habitación de casa e ideal para ensayos y bolos por su gran volumen. Existe también la posibilidad de encontrar Marshalls con menos vatios y otras etapas de salida con válvulas como la EL-84 que reducían la potencia a 36 watios con 4 válvulas y a 18 watios usando dos válvulas siempre en push-pull pero sigue siendo una potencia excesiva y un volumen brutal para según qué casos, máxime cuando estos amplis les gusta ser tocados al máximo volumen de salida. De hecho es cuando dan su mejor sonido y distorsión pues al subir el volumen hacemos que a las válvulas de la etapa de potencia les llegue mucha mas señal por lo que empiezan a saturarse calidamente produciendo un sonido muy agradable.

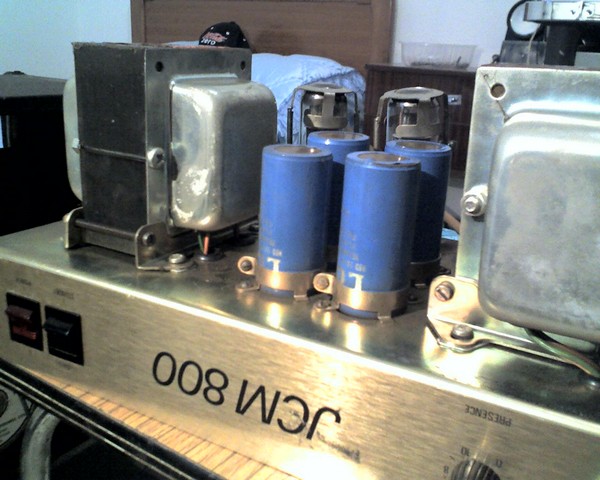

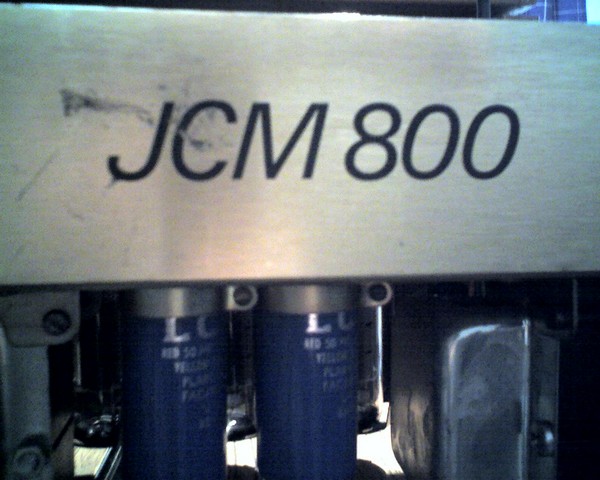

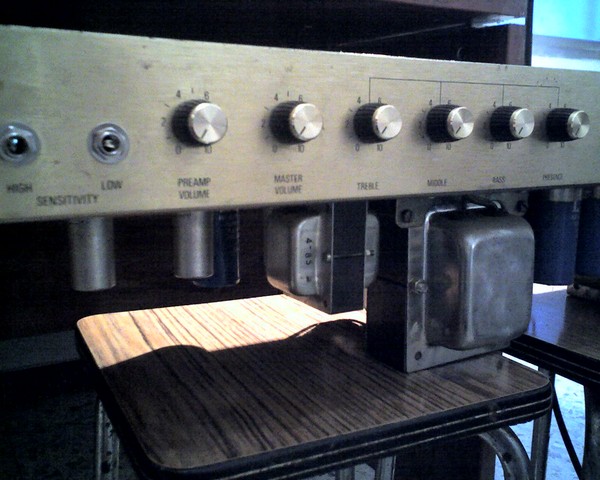

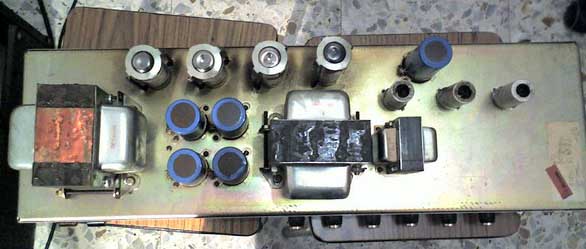

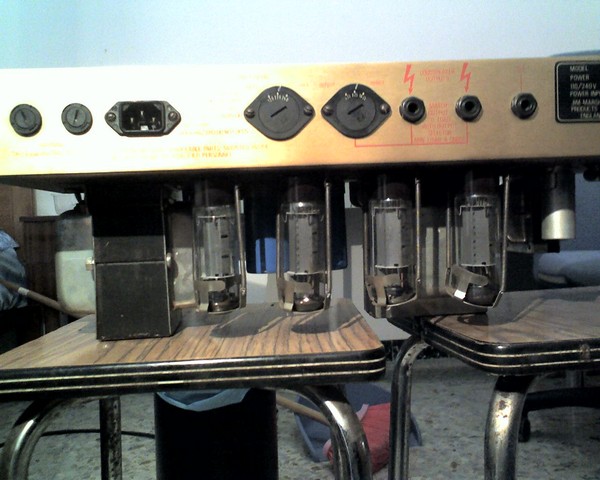

Aquí lo teneis, en concreto un 4103 que paso por mis manos hace poco.
Lo que queremos aquí es hacernos nuestro propio previo réplica del JCM-800 y meterlo dentro de un ampli comercial con una etapa de potencia de 5W en clase A "single ended" con una unica válvula de salida EL-84: el Harley Benton GA-5 que es lo mas barato que encontraremos y de una asombrosa relación calidad precio. Mucha calidad para un precio inusual. Lo podemos comprar en Thomann: Thomann (queda dicho que no tengo ninguna relacion comercial con ninguna marca o casa!!):
El GA-5 es una copia exacta del Epiphone Valve Junior, otra opcion si os gusta más su mueble. Aprovecharemos de este ampli el mueble (yo lo tengo en forma de cabezal pero tambien hay a la venta el combo), la etapa de potencia, los trasformadores y el chasis. Su interior lo vamos a reestructurar completamente para dar cabida al previo del JCM-800.
Empecemos con la construcción del previo. Este tema esta tratado con detalle en este hilo y desde aquí mandamos saludos a los compañeros que han comenzaron estas discusiones y son los verdaderos iniciadores del tema.

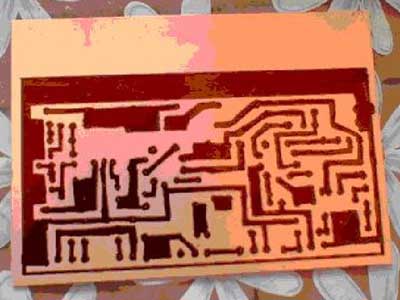

Lo primero es currarnos las placas para montar todos los componentes encima. Se puede hacer con placa preperforada pero es mas sencillo con el "layout" o pintando sobre una placa con cobre por una cara el trazado de las pistas que es como lo he hecho yo. En el lado del cobre se pintaran las pistas. Quedaria algo como esto:
Al imprimir el layout a escala hay que poner cuidado con la colocación. Si lo dibujais a mano, ponedlo tal cual, no en modo espejo como para insolar. Lo que hice fue recortar un cachito de placa de la medida dejando algo de margen a los lados para poder atornillarla al chasis. Con el papel en el que habia impreso el layout puesto encima, con un martillo y un granete o un punzon de marcar, pinché con cuidado para marcar la placa donde iban los agujeros por los que se meten las patitas de los componentes. Con todas las marcas ya hechas quité el papel del layout y con un rotulador permanente que resista al ataque del ácido fuí poco a poco pintando todas las pistas hasta completar el dibujo de toda la placa. Después con una broca de 1mm o 1,5mm hice los agujeros, ayudado por la Dremel. ¡Qué maquina tan funcional! Lo siguiente es atacar el cobre para que solo nos queden las pistas que hemos dibujado. Lo hice con cloruro férrico. Aquí os dejo un link con varios materiales para atacado de circuitos.
Cuando rematamos este proceso debemos de limpiar bien la placa. Esto lo hago con un estropajo fuerte de los verdes, y frotando bien hasta que quedan las pistas de cobre brillantes y limpias de tinta, quedandonos algo asi:

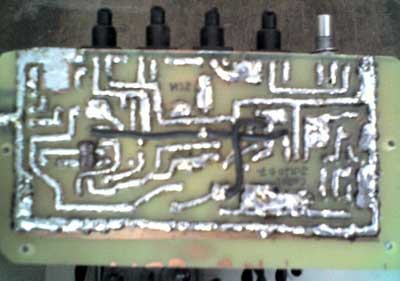

Después de tener la placa ya con las pistas bien definidas debemos de ir soldando poco a poco los componentes. Aquí os dejo un enlace con el layout, el esquema y la lista de componentes. El diseño de la placa reduce el cableado al minimo, algo muy interesante a la hora de dejar curioso el proyecto. Asi es como quedó el mío:

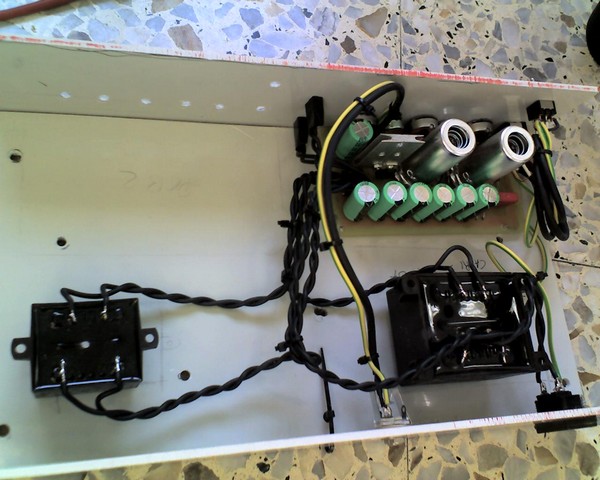

Este previo lo tuve en principio por separado y al final me decidí a acoplarselo al GA-5. La tarea es fácil y ademas de este modo no necesitamos ya la alimentación de los 2 transformadores de 220/12 pues cogeremos alimentación directa de la B+ del GA-5; asi como alimentación para filamentos directa de la placa del GA-5; ojo que tenemos que modificar la placa del previo un casi nada. ES MUY SENCILLO DE REALIZAR. No voy a tratar aquí el tema de la construccion del previo, ya que esta mas que documentado en el foro, y ademas no es una iniciativa mia así que gracias a Gak, que fue el del layout.

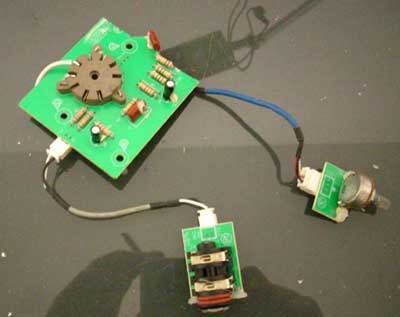

Bueno, y ya después de las presentaciones pongámonos a la faena. Primero la parte mecánica. Debemos desmontar el GA-5 completamente, abrirlo y sacar la placa completa del ampli pues tenemos que recortarla. Acordaros antes de sacar los faston de donde iba cada cable para después no hacernos lios al montarlo. Mejor apuntarlo. Con la placa fuera marcamos por donde tenemos que recortar la placa, qué es lo que nos queda y lo que suprimimos. Vamos a suprimir la parte del previo del GA-5, la valvula 12ax7, su zócalo y todos sus componentes asociados. Este es el trozo que quitamos:
Por aquí fue por donde cortamos:
Y fijáos en las pistas que dejamos para aprovechar. Os indico en el plano que es lo que se quita:

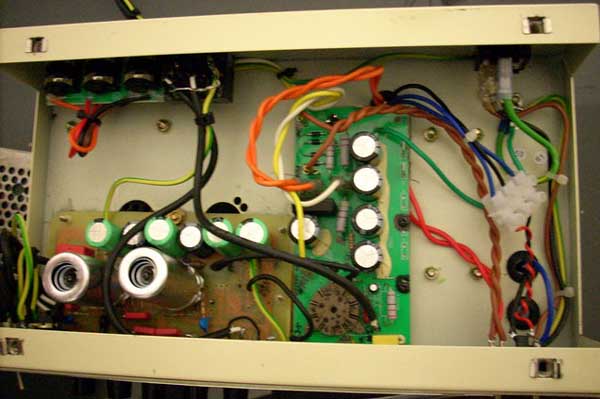

El motivo de recortar la placa del GA-5 es darle cabida al previo del JCM, claro. Debemos de arrimarlo bien pegado a la parte de abajo del chasis, aislando las pistas para que no hagan contacto con el chasis porque de lo contrario se nos va a quedar fuera del chasis puesto que la altura para meterlo es justa. Medid esto bien y aseguráos después de tener el previo JCM hecho que donde lo pongais os quepa de alto pues a mi me entro al milímetro. Intentad soldar los zocalos de las valvulas pegados totalmente a la placa. Cuando tengais todo recortado tenemos que mecanizar el chasis para montar el ampli. Yo he montado las placas asi:

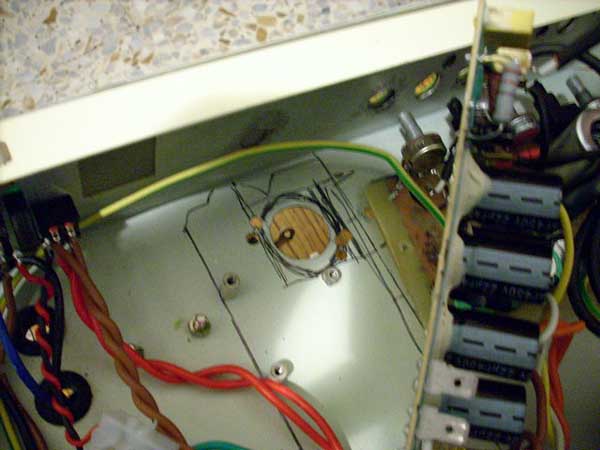

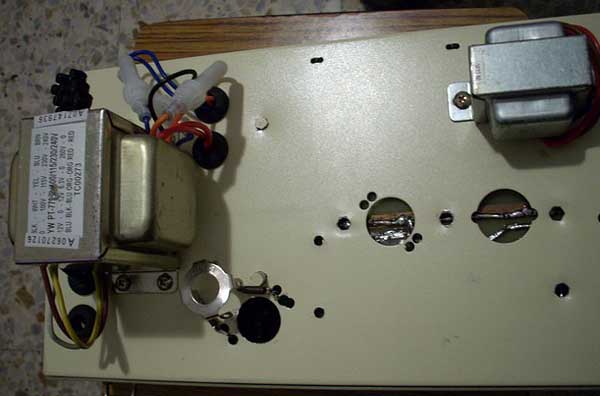

Al cambiar la placa de sitio he tenido que hacer otro agujero para meter la válvula de potencia EL-84:

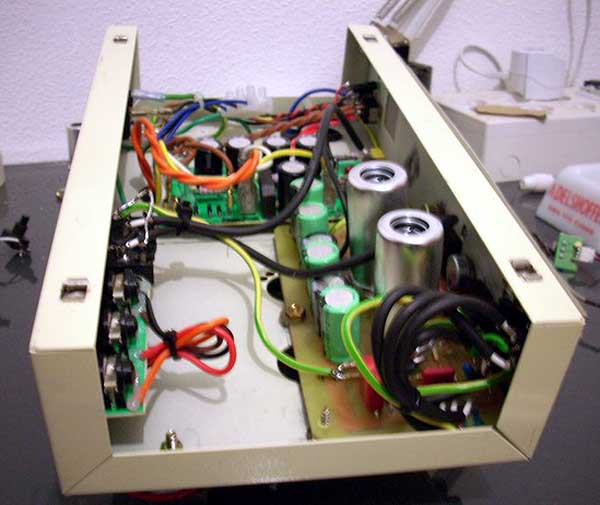

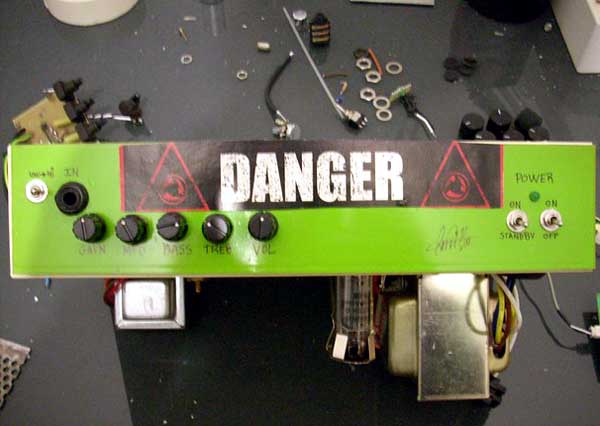

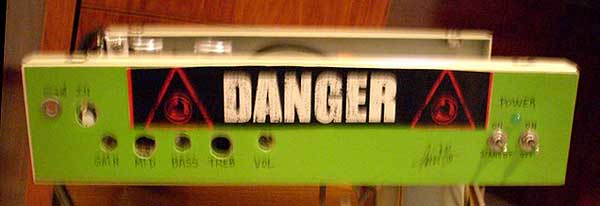

Luego me las arreglé para sujetar las 2 placas, la del previo y la de la etapa, aprovechando los separadores que traía el ampli, reubicándolos según mis necesidades. Cada uno tendrá que distribuir a su gusto. Me preparé un frontal más que nada para tapar los agujeros que quedaban después de cambiar de sitio todos los potes, interruptores y demás y asi fue como me quedo:
Para el encendido le añadí un interruptor de standby que corta los cables rojos que vienen del trafo de alimentación del GA-5 a la placa. En mi opinión es esencial en un ampli a valvulas. Los interruptores que usé son los comunes de cola de rata. Tambien añadí un led de 24 voltios (directo de los 2 cables azules del trafo) como señalización de encendido.

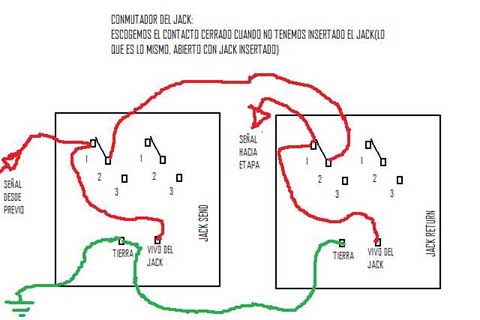

Añadi también un loop de efectos pasivo. Al send nos llega el vivo directo de la salida del previo JCM (el cable apantallado que sale del pote volumen) y del return va directo a la entrada de la etapa, tambien con cable apantallado. Los jacks que se usan son unos de conmutacion que tienen unas patillas que según metes un jack cortan o abren el circuito. Si no usáis esto, directamente lleváis un cable apantallado del previo a la etapa. Si decidís insertarle el loop seguid este diagrama:
Se usan unos jacks que tiene unas patillas que hacen de conmutador accionado por el jack macho mediante unos contacto interiores.
Bueno, pues después de todo esto y ya sin mas rodeos vamos a por la parte puramente eléctrica del proyecto. Para mí lo mas costoso fue la mecánica, hacer agujeros, sujetar las placas y demás. La parte eléctrica es sencilla y no muy laboriosa; sólo con algo de atención se lleva a cabo sin perdida de ningun tipo.
En la placa del previo del JCM prescindiremos de los 8 diodos 1n4007 porque ya cogemos la corriente rectificada del GA-5; y suprimiremos tambien el 7812, el regulador de 12 voltios, puesto que alimentaremos los filamentos de las válvulas del previo a 6,3 voltios de continua directo tambien de la placa del GA-5. El transformador de alimentación parece estar suficientemente sobredimensionado como para poder suministrar alimentación a la nueva válvula sin problemas ni calentamiento.
Debemos de controlar en la placa del GA-5 estos puntos:

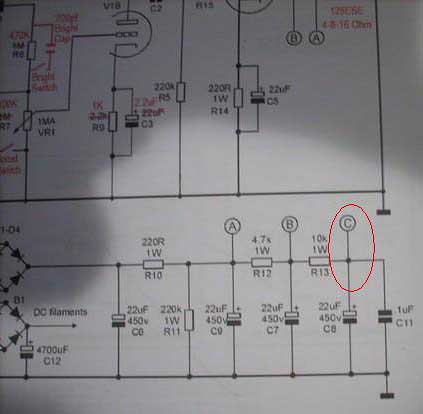

-El punto C del esquema que se muestra abajo es desde donde tomaremos la tensión para la placa del previo donde tenemos aproximadamente 290 voltios (después de r-13 de 10k)

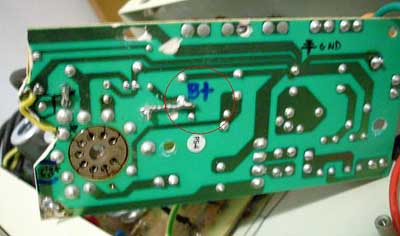

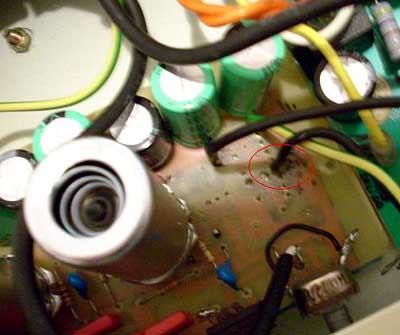

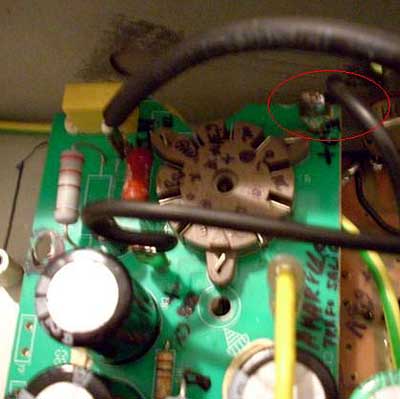

En la placa del GA-5 es el punto que se ve en la foto marcada como B+:
Por encima de la placa soldaremos un cable que irá directamente a la placa del JCM-800 este es el cable:

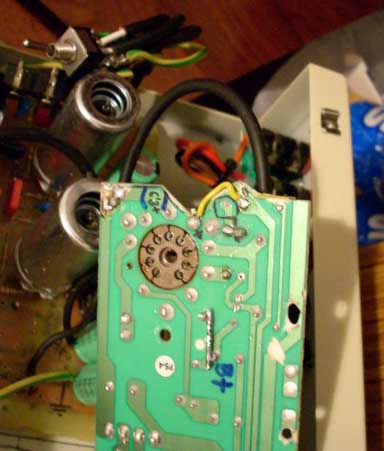

...y por aquí es donde se le lleva al previo JCM:

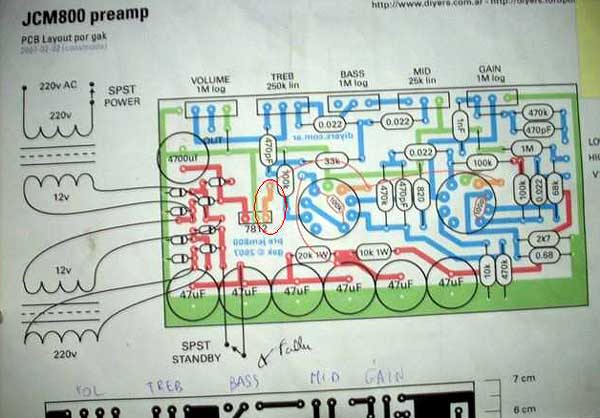

y que en el layout del JCM sería justo antes de donde hace el corte el interruptor de standby:

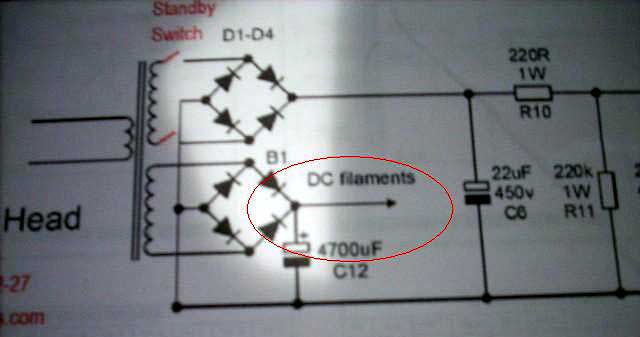

- La salida de la corriente rectificada para los filamentos es donde pone "DC filaments". Desde aquí alimentaremos, ya en contínua y filtrado, a nuestros filamentos a unos 6,3 voltios.

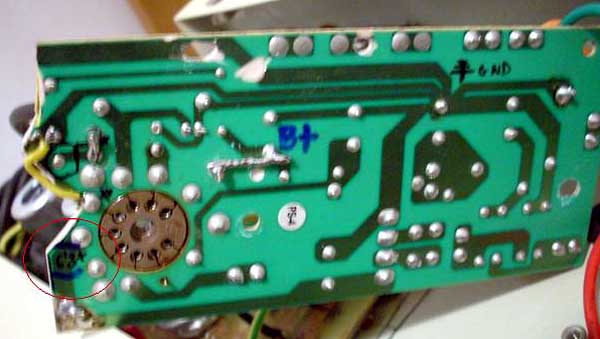

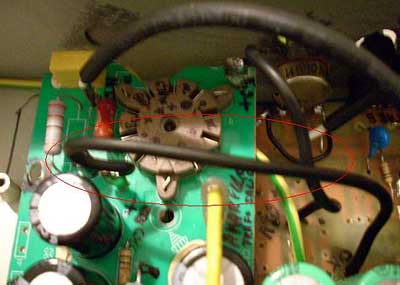

En la placa del GA-5 es el punto que se marca como 6.3v:
Por encima de la placa del GA-5 soldaremos otro cable que irá tambián a la placa del JCM:
Por aquí es por donde se conectará con el JCM:
En el layout del JCM sería la salida donde estaba ubicado el 7812:
Llegados a este punto debemos tener cuidado porque necesitamos hacer otro cambio en la placa del JCM. Como antes alimentabamos a 12 voltios los filamentos, poníamos la masa al pin 4 de las válvulas del previo pero como ahora alimentaremos a 6,3 voltios, la masa la debemos conectar al pines 9 de las válvulas, que antes nos quedaban libres y cortaremos el trozo de la pista de masa que iba antes al pin 4 pues ahora debemos juntar el pin 4 con el 5 que es por donde irán los +6,3 voltios.

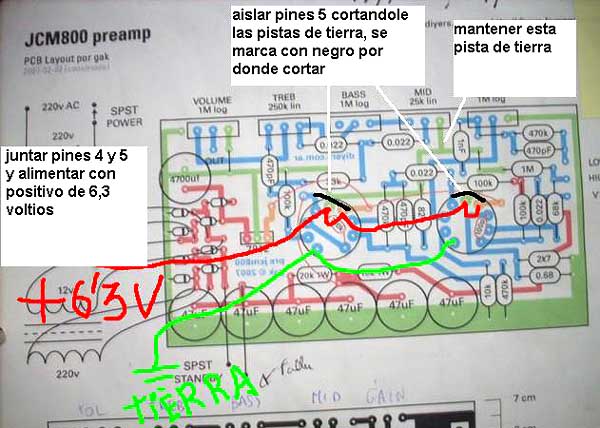

Voy a marcar en el layout por donde cortaremos y por donde alimentaremos para que quede claro. Además debemos mantener la pista de masa que va al potenciómetro de Mids. No la cortemos, solamente aislaremos los pines 4:
Con lo que hemos realizado ya tendremos alimentado todo el amplificador. Recapitulemos:
La modificación es muy farragosa a la hora de explicarla pero sencilla de llevar a cabo y de unos resultados sorprendentes.

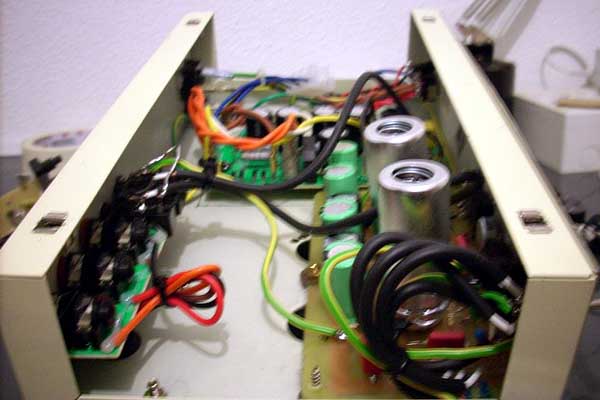

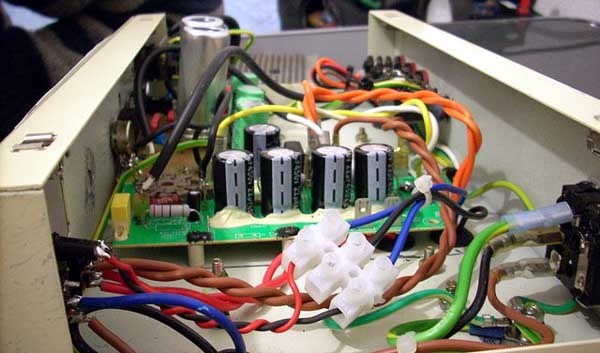

Montamos todo de nuevo con cuidado. Recomiendo que os aseguréis de medir voltajes de filamentos, asi como de alta tensión y comprobar las masas y que todos los cables de los trafos estén en su sitio:
Tras estas comprobaciones nos acordamos de poner las válvulas en sus zócalos, que si no no suena
y haremos la primera prueba,

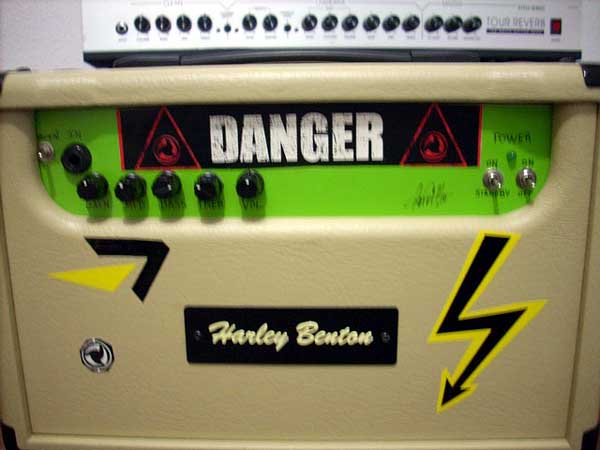

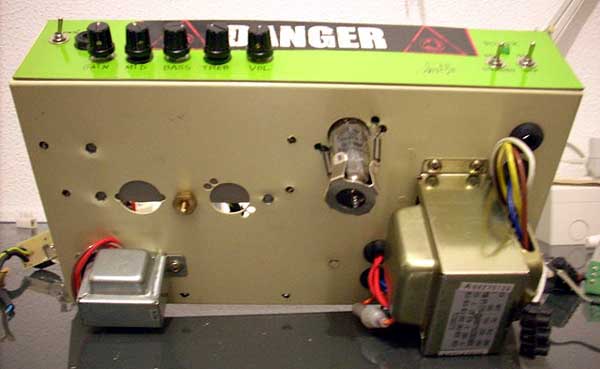

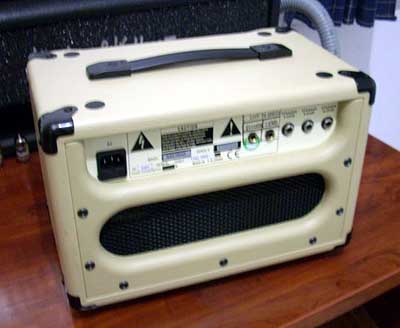

Animo desde aquí a todos los que se decidan a montarlo y agradecer a todo aquel que ha ayudado a realizar este proyecto, desde los que comezaron las andadas con la placa del previo hasta los que modificaron sus GA-5. Gracias a todos por hacer esto posible y para rematar os dejo las fotos del ampli acabado.
Os pongo tambien un link de donde podeis ver las fotos en su tamaño y resolucion original: http://www.putfile.com/album/176280
Para saber más: GA-5 con previo del JCM-800 en el foro de guitarristas.org
