Placa alternativa de MBC

El siempre prolífico y habitual colaborador de pisotones.com, el amigo Miguel Badía (MBC) nos regala con su diseño propio de placa para el EA-Tremolo basado también en el "Improved Tremolo" de GGG:

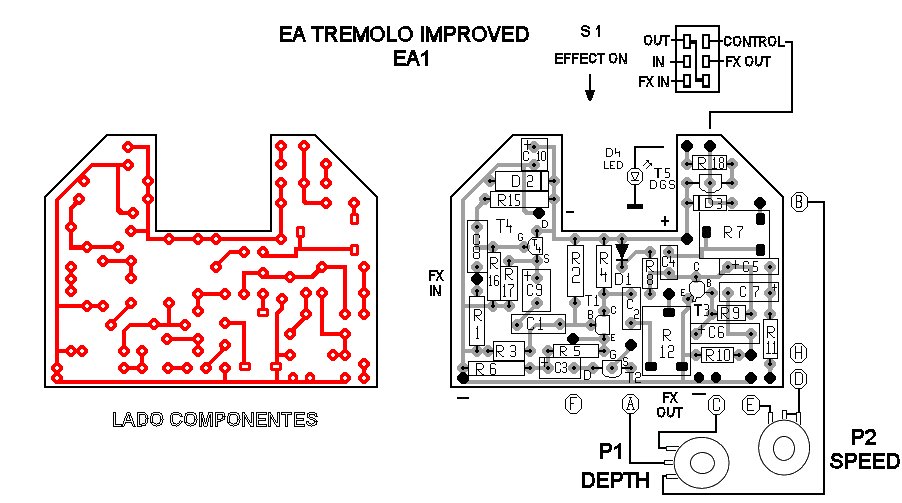

Vistas de la placa y los componentes.

Fijaros en que hay unos puntos de conexión que aparentemente no se usan para nada. Son los "F" y "H" que están allí en previsión de poner más adelante una placa adicional de "Vibmatic" del que ya hemos hablado antes. En cuanto que esté probado el circuito ya os avisaremos.Mientras tanto podéis apreciarlo en el esquema general que nos propone Miguel:

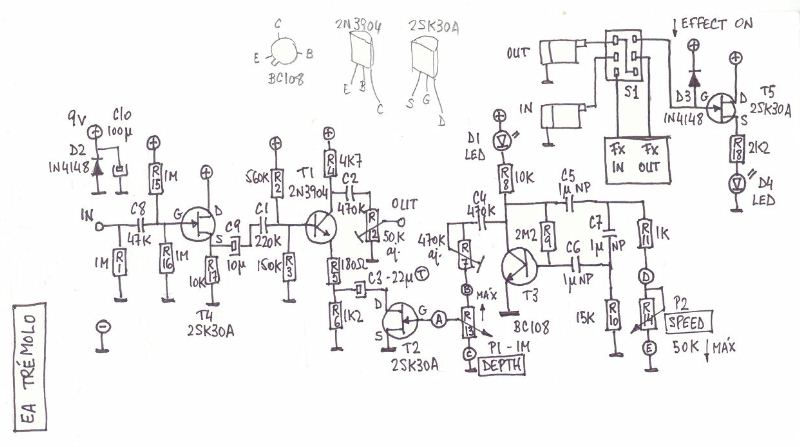

Esquema "Improved" del EA-Tremolo

Y este es el resultado del montaje en fase de prototipo antes de montar definitivamente en una caja, el fotolito para hacer la placa y la lista de materiales:

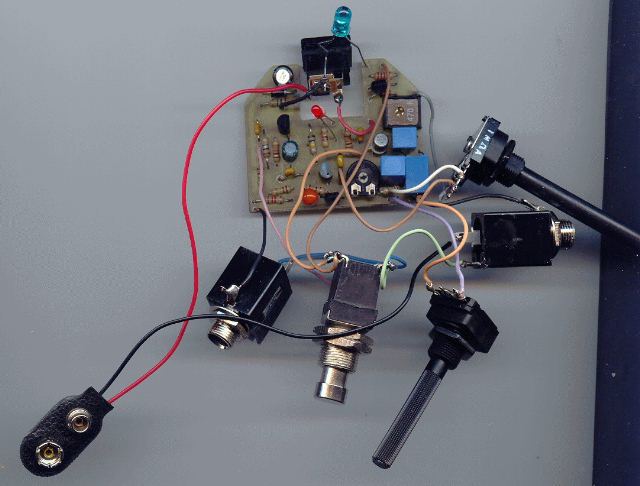

Prototipo

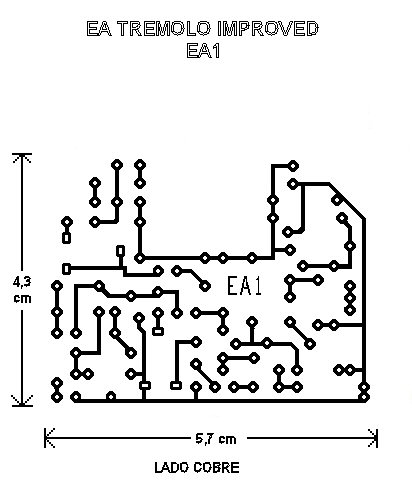

Fotolito


"lista de la compra"

Cómo suena

• EAS10D10.mp3(607KB). Ambos potes al máximo (máxima velocidad y profundidad).
• EAS00D10-05.mp3(602KB). Velocidad mínima y profundidad máxima. Hacia la mitad del tema bajo la profundidad hacia la posición central del pote. Creo que a velocidad baja es mejor poca profundidad de efecto, ya que esa lentitud en la oscilación puede interferir en la velocidad del propio tema que estemos ejecutando. Con una profundidad baja el efecto es un adorno (como una rever suave, o un chorus o phaser bajito).

Vibra Matic

Hay un añadido muy interesante para el EA-Tremolo: el Vibra Matic.

Para saber más: EA-Tremolo en el foro de Guitarristas.org
